Насос СМ 200-150-400-4 фекальный канализационный


 Название            Цена
Насос СМ 200-150-400/4 без рамы, без двигателя 167 334 руб.В корзину
Насос СМ 200-150-400/4 с эл/дв 110 кВт 379 809 руб.В корзину
Насос СМ 200-150-400а/4 без рамы, без двигателя 102 940 руб.В корзину
Насос СМ 200-150-400а/4 с эл/дв 90 кВт 347 440 руб.В корзину
Насос СМ 200-150-400б/4 без рамы, без двигателя 102 740 руб.В корзину
Насос СМ 200-150-400б/4 с эл/дв 75кВт342 500 руб.В корзину






Насос CM 200-150-400/4, СМ 200-150-400а-4, СМ 200-150-400б-4

для сточно-массных сред


Купить насос



Купить насос CM 200-150-400/4, СМ 200-150-400а-4, СМ 200-150-400б-4

по лучшей цене с доставкой



Наша компания осуществляет комплексные поставки насоса со склада и под заказ по
дилерским ценам. Доставка до места, любой транспортной компанией, по желанию
заказчика. У нас можно купить насосы по  лучшей цене и в самые короткие сроки.







Технические характеристики насоса CM200-150-400/4


Таблица 1


Тип насоса (агрегата) Q, м куб/час H, м n, об/мин Pвх, кгс/см кв h ДКЗ
  u
CM200-150-400-4 400 50 1450 2,5 68 7 5
CM200-150-400a-4 300 40 1450 2,5 65 6,7 5
CM200-150-4006-4 300 32 1450 2,5 62 7,2 5
CM200-150-400-6 250 22,5 960 2,5 70 6 5
CM200-150-400a-6 220 17 960 2,5 67 6 5
CM200-150-4006-6 200 14 960 2,5 64 6,2 5


Где,

Q – производительность, м. куб;

Н – напор, м;

N – мощность двигателя, кВт;

n – частота вращения вала электродвигателя, об/мин;

М – масса агрегата, кг;

h - КПД насоса в %,

U - утечка через сальник л/час

Pвхдавление на входе, кгс/см кВ

ДКЗ – допускаемый кавитационный запас.



Габариты насоса CM200-150-400/4


Таблица 2


Обозначение агрегата электродвигатель N, кВт n, об/мин L L1 L2 L5 B D2 H n d M

5AM280S4 110 1450 2200 1735 1100 2027 580 580 970 6 19 1230

5AMH280S4 110 1450 2200 1735 1100 2027 580 580 970 6 19 1230
CM200-150-400-4 A280S4 110 1450 2200 1735 1100 2027 580 580 970 6 19 1230

BA280S4 110 1450 2250 1735 1100 2027 580 580 1050 6 19 1290

5AM250M4 90 1450 2050 1650 1100 1877 580 580 970 6 19 975

5AMH250M4 90 1450 2050 1650 1100 1877 580 580 970 6 19 975
CM200-150-400a-4 A250M4 90 1450 2050 1650 1100 1877 580 580 970 6 19 975

BA250M4 90 1450 2100 1650 1100 1877 580 580 1050 6 19 1030

5AM250S4 75 1450 2020 1600 1100 1847 580 580 970 6 19 930

5AMH250S4 75 1450 2020 1600 1100 1847 580 580 970 6 19 930
CM200-150-4006-4 A250S4 75 1450 2020 1600 1100 1847 580 580 970 6 19 930

BA250S4 75 1450 2070 1600 1100 1847 580 580 1050 6 19 990

5A200L6 30 960 1900 1550 1100 1722 660 448 970 6 33 705
CM200-150-400-6 A200L6 30 960 1900 1550 1100 1722 660 448 970 6 33 705

BA200L6 30 960 1950 1550 1100 1722 660 448 1050 6 33 760

5A200M6 22 960 1900 1550 1100 1672 660 448 1050 6 33 750
CM200-150-400a-6 5A200M6 22 960 1770 1550 1100 1672 660 448 970 6 33 605

ВА200Мб 22 960 1770 1550 1100 1672 660 448 970 6 33 605

АИР180М6 18,5 960 1770 1400 1100 1586 660 448 970 6 33 605
CM200-150-4006-6 A180M6 18,5 960 1810 1400 1100 1586 660 448 1050 6 33 655

5AMX180M6 18,5 960 1790 1400 1100 1586 660 448 1030 6 33 650

ВА180М6 18,5 960 1810 1400 1100 1586 660 448 1050 6 33 655

АИМР180M6 18,5 960 1790 1400 1100 1586 660 448 1030 6 33 650



Габаритные и присоединительные размеры электронасосов

CM200-150-400/4


Рис 1





Устройство насоса CM200-150-400/4


Рис 3



1. Корпус насоса 2. Переходной патрубок 3. Фланец кронштейна

4. Крышка сальника 5. Колесо рабочее 6. Обтекатель 7. Гайка 8. Шпилька

9. Гайка 10. Шпилька 11. Сальниковая набивка 12. Корпус уплотнения 13. Вал



НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ насоса CM200-150-400/4


- В системах водоотведения канализационных стоков промышленных и хозяйственных объектов(структуры ЖКХ, муниципальные водоканалы);


- В дренажных системах для очистки сточных вод;


- Для перекачки и дренирования канализационных стоков на промышленных предприятиях включая предприятия металлургической и нефтеперерабатывающей отраслей;


Конструкция насоса CM200-150-400/4


Насос CM200-150-400/4 центробежный, горизонтальный, консольный, с

сальниковым или торцовым уплотнением вала.


Kopпyc насоса CM200-150-400/4

представляет чугунную отливку, в которой выполнены вход  в насос CM200-150-400/4 и выходной патрубок, спирально-кольцевой отвод и опорные лапы.


Вход в насос CM200-150-400/4

расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен в одной плоскости с осью вращения колеса. Конструкция выходного патрубка предусматривает как круглое так и квадратное исполнение.


К корпусу насоса CM200-150-400/4 шпильками крепится кронштейн.

Кронштейн соединен с корпусом уплотнения болтами.

Гидравлический затвор и охлаждение сальникового уплотнения обеспечивается посредством подвода чистой воды в зону уплотнения, с давлением не менее, чем на 0,1-0,15 MПa

(1-1,5 кгс/см кв) превышающем давление на входе.

Подача затворной жидкости в зону торцового уплотнения не требуется.


Рабочее колесо-

центробежное, одностороннего входа, закрытого типа.

Рабочее колесо разгружено от осевых сил радиальными лопатками на несущем диске колеса (импеллером).


Ротор насоса CM200-150-400/4

приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Допускается применение других типов муфт. Опорами ротора служат два радиально — упорных подшипника, установленных в кронштейне.


Подшипники смазываются консистентной смазкой Литол 24 ГОСТ21150-87.


Направление вращения ротора

левое (против часовой стрелки), если смотреть со стороны всасывающего патрубка.


В нижней части корпуса насоса CM200-150-400/4

имеется отверстие, закрытое пробкой для слива остатков жидкости при остановке насоса на длительный срок. В кронштейне

имеется отверстие, предназначенное для отвода утечек жидкости через сальниковое

уплотнение.

В напорном патрубке имеется отверстие для выпуска воздуха при заполнении насоса и используемое затем (при необходимости) для присоединения манометра.


Особенности/преимущества насосов CM200-150-400/4


- Корпуса насосов имеют собственные опорные лапы, что позволяет производить разборку

насоса без отсоединения трубопроводов;


- Различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик

на месте эксплуатации;


- Применение торцового уплотнения в конструкции насоса позволило расширить область применения насосного агрегата. При агрегатировании с взрывозащищенными двигателями

данные агрегаты допускается применение во взрыво - пожароопасных производствах;


Комплектность насоса CM200-150-400/4


В комплект поставки насоса входит:

-соединительная муфта;

- кожух защитный (ограждение муфты)*;

-рама*;

-комплект быстроизнашивающихся деталей (приложение Д)*;

-контрольно-измерительные приборы (приложение Ж)*;

-комплект монтажных частей (приложение Е)*;

-руководство по эксплуатации H49.883.01.00.000 РЭ;

-паспорт H49.883.01.00.000 ПC;


В комплект поставки агрегата входит:


-насос в соответствии с п. 1.3.1;

-кожух защитный (ограждение муфты);

-электродвигатель;

-эксплуатационная документация на электродвигатель;

-рама.


Примечания

1. По требованию заказчика возможна поставка насоса с муфтой, ограждением

муфты на раме, но без электродвигателя.

2. По заказу потребителя агрегат может комплектоваться преобразователем

частоты переменного тока на соответствующую мощность приводного электродвигателя.


Показатели надежности насоса CM200-150-400/4


Средняя наработка до отказа, ч 6000

Средний ресурс до капитального ремонта, ч 20000

Среднее время до восстановления, ч 8

Срок сохраняемости, лет 2

Назначенный ресурс, ч 40000

Назначенный срок службы, лет 6

Коэффициент технического использования 0,95

Критерием отказа является снижение подачи и напора более чем на 10% от

номинального значения.

Критерием предельного состояния насоса является снижение подачи и напор

более чем на 20% от номинального значения из-за износа корпуса.


Примечания

1 Показатели надежности подтверждаются статистическими данными с мест

эксплуатации типовых представителей, а также результатами подконтрольно

эксплуатации.

2 Величина наработки до отказа указана без учета замены сальниковой набивки

3 Срок службы и величина наработки до отказа обеспечивается соблюдением

выполнением указаний, инструкций и регламентных работ изложенных в РЭ.



Быстроизнашивающиеся детали и ЗИП насоса CM200-150-400/4


Таблица 2





Нормативно- техническая документация или обозначение чертежа
Наименование Кол шт. Macca 1 шт. кг Примечание




Кольцо 430-440-58-2-2 1 0,037 ГОСТ 9833-73/ ГОСТ 18829-73 TУ 38.005.924-2002* CM200-150-400
430-440-58-2-3012*





1,05 H49.890.01.00.009 CM200-150-400
Втулка защитная 1 1,05 H49.890.01.00.009-01*
Кольцо уплотняющее 1 0,49 H49.883.01.01.024-04 CM200-150-400


0,49 H49.883.01.01.024-09*
Подшипник 46312 или 2 1,71 ГОСТ 831-75 или CM200-150-400
7312 ГОСТ 27365-87


26,5 H49.890.01.00.004 CM200-150-400
Колесо рабочее 1
-1 CM200-150-400a



-2 CM200-150-4006
Шайба 1 0,024 H49.941.01.00.012Y-09 CM200-150-400
Обтекатель 1 1 H49.890.01.00.015-1* CM200-150-400
Набивка диагонального

ГОСТ 5152-84 TY2573-004-13267785-03 *
плетения марки


AП 31 10x10 L=25Омм 5 0,024 CM200-150-400
Набивка Графлекс H1100 10x10 L=25Омм*


Уплотнение торцовое 1 0,3
СМ00-150-400-т
212.N2.065.882KK или MG1/65-G60 QIQIVGG





055-063-46-2-2 1 0,009
СМ200-150-400-т
055-063-46-2-3012*





*Экспорт в тропики
**Только для насосов с торцовым уплотнением вала
Примечание — Быстроизнашивающиеся детали поставляются по отдельному договору и за отдельную плату.

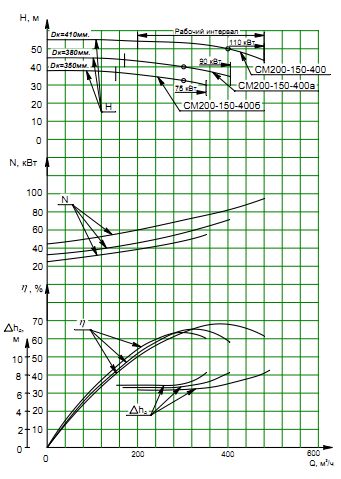

Гидравлическая характеристика насоса CM200-150-400/4


Рис. 3




Условные обозначения:

Агрегат CM200-150-400а/4 т-Е УХЛ 3.1, TУ26-06-1672-95

Где,

СМ — сточно-массный;

200 — диаметр входного патрубка, мм;

150 — диаметр выходного патрубка, мм;

400 — диаметр рабочего колеса (условный), мм;

а, 6- индекс обточки рабочего колеса (а или 6 —уменьшенные диаметры рабочего колеса).

Тип уплотнения вала:

без обозначения — двойной сальник, т — одинарное торцовое.

Частота вращения:

2 — 48,4 с" (2900 об/мин);

4 — 24,2 с" (1450 об/мин);

6 — 16,0 с" (960 об/мин).

Индекс исполнения:

без обозначения — для насосов (агрегатов), предназначенных для эксплуатации в не взрыво -и пожароопасных производствах;

«Е» - для насосов (агрегатов), предназначенных для эксплуатации во взрыво

- и пожароопасных производствах. по ГОСТ Р 52743-2007.

TУ26-06-1672-95 – технические условия изготовления насоса.



Взаимозаменяемость:


После 1991 г

До 1991 г

До 1982 г

СМ 200-150-500/4

СД 450/95-2

ФГ 540/95

СМ 200-150-500а/4

СД 450/56

ФГ 450/57,5
