Насос СМ 80-50-200-4 фекальный канализационный


 Название            Цена
Насос СМ 80-50-200/4 без рамы, без двигателя 25 280 руб.В корзину
Насос СМ 80-50-200/4 с эл/дв 4,0 кВт 38 940 руб.В корзину
Насос СМ 80-50-200/4 с эл/дв 5,5 кВт 40 891 руб.В корзину
Насос СМ 80-50-200/4 с эл/дв 3,0 кВт 38 760 руб.В корзину
Насос СМ 80-50-200а/4 без рамы, без двигателя21 920 руб.В корзину
Насос СМ 80-50-200а/4 без рамы, без двигателя 24 380 руб.В корзину
Насос СМ 80-50-200а/4 с эл/дв 2,2 кВт38 100 руб.В корзину
Насос СМ 80-50-200а/4 с эл/дв 3,0 кВт 38 760 руб.В корзину
Насос СМ 80-50-200б/4 с дв 3кВт38 760 руб.В корзину
Насос СМ 80-50-200б/4 с эл/дв 2,2 кВт38 100 руб.В корзину




Насос  СМ 80-50-200/4  для сточно-массных сред



Вернуться к каталогу насосов



Наша компания осуществляет комплексные поставки насоса со склада и под заказ по
дилерским ценам. Доставка до места, любой транспортной компанией, по желанию
заказчика. У нас можно купить насосы по  лучшей цене и в самые короткие сроки.





Таблица 1 Технические характеристики насоса СМ 80-50-200/4


Марка насоса

Q

H

рабочая зона

N, кВт

СМ 80-50-200/4

25

12

8…29,5

4

СМ 80-50-200/4

25

12

-

5,5

СМ 80-50-200а/4

22

9

7…25,5

3

СМ 80-50-200б/4

20

8

6,5…24

2,2

СМ 80-50-200/2

50

50

9…60

15

СМ 80-50-200/2

50

50

-

18,5

СМ 80-50-200а/2

45

42

8…55

11

СМ 80-50-200б/2

25

32

11,5…47

11



Где:

Q – производительность, м. куб;

Н – напор, м;

N – мощность двигателя, кВт;

n – частота вращения вала электродвигателя, об/мин;

М – масса агрегата, кг;

Ду Вс. диаметр всасывающего патрубка, мм

Ду наг. – диаметр нагнетательного патрубка, мм



Размеры и вес насоса СМ 80-50-200/4


Марка насоса

марка двигателя

n

M

Габариты,мм

Dy вс

Dy нагн

LxBxH

СМ 80-50-200/4

АИР 100L4

1500

155

1060х320х540

80

50

СМ 80-50-200/4

АИР 112М4

1500

155

1060х316х535

80

50

СМ 80-50-200а/4

АИР 100S4

1500

145

1050х340х540

80

50

СМ 80-50-200б/4

АИР 90L4

1500

140

1050х340х540

80

50

СМ 80-50-200/2

АИР 160S2

3000

270

1390х350х550

80

50

СМ 80-50-200/2

АИР 160М2

3000

260

1350х350х550

80

50

СМ 80-50-200а/2

АИР 132М2

3000

210

1170х350х540

80

50

СМ 80-50-200б/2

АИР 132М2

3000

210

1170х350х540

80

50



Рис 1. Габариты агрегата СМ 80-50-200/4



Рис 2. Разрез насоса СМ 80-50-200/4





1. Корпус насоса 2. Переходной патрубок 3. Фланец кронштейна 4. Крышка сальника 5. Колесо рабочее 6. Обтекатель 7. Гайка  8. Шпилька  9. Гайка

10. Шпилька 11. Сальниковая набивка 12. Корпус уплотнения 13. Вал



НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ

насоса СМ 80-50-200/4


- В системах водоотведения канализационных стоков промышленных и хозяйственных объектов(структуры ЖКХ, муниципальные водоканалы);


- В дренажных системах для очистки сточных вод;


- Для перекачки и дренирования канализационных стоков на промышленных предприятиях включая предприятия металлургической и нефтеперерабатывающей отраслей;


Конструкция насоса CM80-50-200/4


Насос CM80-50-200/4 центробежный, горизонтальный, консольный, с сальниковым или

торцовым уплотнением вала.


Kopпyc насоса CM80-50-200/4 представляет чугунную отливку, в которой выполнены вход

в насос CM80-50-200/4 и выходной патрубок, спирально-кольцевой отвод и опорные лапы.

Вход в насос CM80-50-200/4 расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен в одной плоскости с осью вращения колеса. Конструкция выходного патрубка предусматривает как круглое так и квадратное исполнение.


К корпусу насоса CM80-50-200/4 шпильками крепится кронштейн.

Кронштейн соединен с корпусом уплотнения болтами.

Гидравлический затвор и охлаждение сальникового уплотнения обеспечивается посредством подвода чистой воды в зону уплотнения, с давлением не менее, чем на 0,1-0,15 MПa

(1-1,5 кгс/см кв) превышающем давление на входе.


Подача затворной жидкости в зону торцового уплотнения не требуется.

Рабочее колесо- центробежное, одностороннего входа, закрытого типа. Рабочее колесо разгружено от осевых сил радиальными лопатками на несущем диске колеса (импеллером).

Ротор насоса CM80-50-200/4 приводится во вращение электродвигателем через

соединительную втулочно-пальцевую муфту. Допускается применение других типов муфт. Опорами ротора служат два радиально — упорных подшипника, установленных в кронштейне.


Подшипники смазываются консистентной смазкой Литол 24 ГОСТ21150-87.

Направление вращения ротора левое (против часовой стрелки), если смотреть со стороны всасывающего патрубка.

В нижней части корпуса насоса CM80-50-200/4 имеется отверстие, закрытое пробкой для слива остатков жидкости при остановке насоса на длительный срок. В кронштейне имеется отверстие, предназначенное для отвода утечек жидкости через сальниковое уплотнение.


В напорном патрубке имеется отверстие для выпуска воздуха при заполнении насоса и используемое затем (при необходимости) для присоединения манометра.



Особенности/преимущества насоса СМ 80-50-200/4


- Корпуса насосов имеют собственные опорные лапы, что позволяет производить разборку

насоса без отсоединения трубопроводов;


- Различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации;


- Применение торцового уплотнения в конструкции насоса позволило расширить область применения насосного агрегата. При агрегатировании с взрывозащищенными двигателями

данные агрегаты допускается применение во взрыво - пожароопасных производствах;



Комплектность насоса CM80-50-200/4


В комплект поставки насоса входит:

-соединительная муфта;

- кожух защитный (ограждение муфты)*;

-рама*;

-комплект быстроизнашивающихся деталей (приложение Д)*;

-контрольно-измерительные приборы (приложение Ж)*;

-комплект монтажных частей (приложение Е)*;

-руководство по эксплуатации H49.883.01.00.000 РЭ;

-паспорт H49.883.01.00.000 ПC;


В комплект поставки агрегата входит:

-насос в соответствии с п. 1.3.1;

-кожух защитный (ограждение муфты);

-электродвигатель;

-эксплуатационная документация на электродвигатель;

-рама.


Примечания

1. По требованию заказчика возможна поставка насоса с муфтой, ограждением

муфты на раме, но без электродвигателя.

2. По заказу потребителя агрегат может комплектоваться преобразователем

частоты переменного тока на соответствующую мощность приводного электродвигателя.


Показатели надежности насоса CM80-50-200/4


Средняя наработка до отказа, ч 6000

Средний ресурс до капитального ремонта, ч 20000

Среднее время до восстановления, ч 8

Срок сохраняемости, лет 2

Назначенный ресурс, ч 40000

Назначенный срок службы, лет 6

Коэффициент технического использования 0,95

Критерием отказа является снижение подачи и напора более чем на 10% от

номинального значения.

Критерием предельного состояния насоса является снижение подачи и напор

более чем на 20% от номинального значения из-за износа корпуса.


Примечания

1 Показатели надежности подтверждаются статистическими данными с мест

эксплуатации типовых представителей, а также результатами подконтрольно

эксплуатации.

2 Величина наработки до отказа указана без учета замены сальниковой набивки

3 Срок службы и величина наработки до отказа обеспечивается соблюдением

выполнением указаний, инструкций и регламентных работ изложенных в РЭ.



Таблица 3 быстроизнашивающихся деталей насоса CM80-50-200/4





Нормативно- техническая докумен- тация или обозначение чертежа
Наименование Кол Macca Примечание

шт. l1 шт. кг
Кольцо 220-230-58-2-2 1 0,015 ГОСТ 9833-73/ ГОСТ 18829-73 TУ 38.005.924-2002* CM80-50-200
220-230-58-2-3012*





0,6 H49.883.01.00.006 CM80-50-200
Втулка защитная 1 0,6 H49.883.01.00.006-01*


0,47 H49.883.01.01.024 CM80-50-200
Кольцо уплотняющее 1 0,47 H49.883.01.01.024-05 *
Подшипник 46309 или 60309,66309,36309 2 0,83 ГОСТ 831-75 или ГОСТ 7242-81 CM80-50-200 C


4 H49.883.01.00.003 CM80-50-200
Колесо рабочее


CM80-50-200a




CM80-50-2006



H49.941.01.00.012Y-11 CM80-50-200
Шайба 1



Обтекатель 1 0,21 H49.883.01.00.012-1* CM80-50-200
Набивка диагонального

ГОСТ 5152-84 TY2573-004-13267785-03 * CM80-50-200 CM100-65-200 CM125-100-250 CM125-80-315
плетения марки

AП 31 8x8 L=2ООмм 5 0,019
Набивка Графлекс H1100 8x8 L=2ООмм*

Уплотнение торцовое 212.N2.045.882KK или MG1/45-G60 QIQIVGG


СМ8О-50-200-т
1 0,19 СМ1ОО-65-200-т СМ125-100-250-т СМ125-80-315-т
Кольцо** 035-040-30-2-2 1 0,007
СМ8О-50-200-т



Кольцо**


СМ1ОО-65-250-т СМ15О-125-315-т
042-048-36-2-2 1 0,009 ГОСТ 9833-73/ ГОСТ 18829-73 TY38.005.924-2002*
042-048-36-2-3012*


*Экспорт в тропики
**Только для насосов с торцовым уплотнением вала
Примечание — Быстроизнашивающиеся детали поставляются по отдельному договору и за отдельную плату.

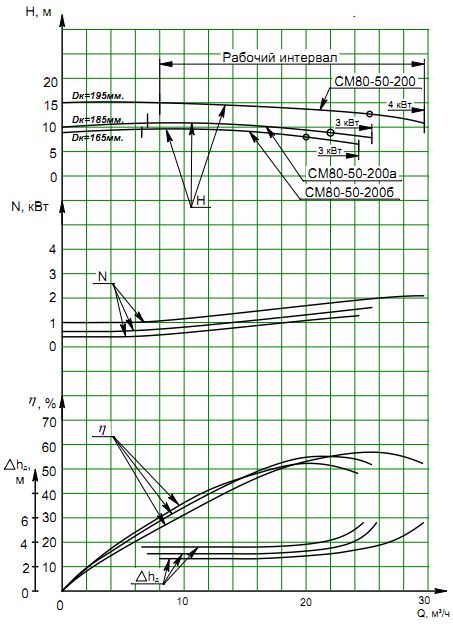

Рис. 3 Гидравлическая характеристика насоса CM80-50-200/4





Условные обозначения:

Агрегат CM80-50-200 а/4-т-Е УХЛ 3.1, TУ26-06-1672-95

Где,

СМ — сточно-массный;

80 — диаметр входного патрубка, мм;

50 — диаметр выходного патрубка, мм;

200 — диаметр рабочего колеса (условный), мм;

а, 6- индекс обточки рабочего колеса (а или 6 —уменьшенные диаметры рабочего колеса).

Тип уплотнения вала:

без обозначения — двойной сальник, т — одинарное торцовое.

Частота вращения:

2 — 48,4 с" (2900 об/мин);

4 — 24,2 с" (1450 об/мин);

6 — 16,0 с" (960 об/мин).

Индекс исполнения:

без обозначения — для насосов (агрегатов), предназначенных для эксплуатации в не взрыво -и пожароопасных производствах;

«Е» - для насосов (агрегатов), предназначенных для эксплуатации во взрыво

- и пожароопасных производствах. по ГОСТ Р 52743-2007.

TУ26-06-1672-95 – технические условия изготовления насоса.



Взаимозаменяемость:


Таблица старых названий насосов


После 1991 г

До 1991 г

До 1982 г

СМ 80-50-200/4

СД 25/14

ФГ 14,5/10

СМ 80-50-200б/4

СД 16/10

ФГ 25,5/14,5

СМ 80-50-200/2

СД 50/56

ФГ 51/58

СМ 80-50-200а/2

СД 32/40

ФГ 16/24

СМ 80-50-200б/2

СД 16/25

ФГ 29/40
