Насос СД 16/25 без рамы, без дв | | | 22 640 руб. |  | В корзину |
Насос СД 16/25 с эл/дв 4,0 кВт | | | 33 960 руб. |  | В корзину |
Насос СД 16/25 на раме, без дв | | | 24 740 руб. |  | В корзину |
Насос СД 16/25 фекальный сточно-динамический
Вернуться
к каталогу
Наша компания
осуществляет комплексные поставки насоса со склада и под заказ по дилерским
ценам. Доставка до места, любой транспортной компанией, по желанию заказчика.
Таблица 1 Технические характеристики насоса СД 16/25
марка
|
Подача м куб/ч
|
Напор, м
|
Частота вращения
|
Диаметр рабочего
колеса, мм
|
Кав запас
|
КПД,%
|
Тип Эл двиг
|
N, эл двиг, кВт
|
СД
16/25
|
16
|
25
|
2900
|
159
|
4.0
|
49
|
АИР100S2
|
4
|
СД
16а/25
|
15
|
20
|
2900
|
145
|
4.0
|
49
|
АИР90L2
|
3
|
СД
16а/25
|
14
|
15,5
|
2900
|
138
|
4,0
|
49
|
АИР100L2
|
2.2
|
Q – производительность, м. куб;
Н – напор, м;
N – мощность двигателя, кВт;
n – частота вращения вала
электродвигателя, об/мин;
М – масса агрегата, кг;
Ду Вс. диаметр всасывающего
патрубка, мм
Ду наг. – диаметр нагнетательного
патрубка, мм
Размеры и вес насоса СД 16/25
№
|
Марка
насоса
|
марка
двигателя
|
n
|
M
|
Габариты,мм
|
Dy
вс
|
Dy
нагн
|
LxBxH
|
1
|
СД
16/25
|
АИР
100S2
|
3000
|
135
|
1020х340х410
|
40
|
32
|
Рис 1. Габариты агрегата СД
16/25

Рис 2. Разрез
насоса СД 16/25

НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ
Насосы СД
предназначены для перекачивания городских
и производственных сточных, фекальных вод других загрязненных жидкостей
водородным показателем (рН) 6 - 8,5, плотностью которых не превышает 1050
кг/м3, температурой до 80°С, с содержанием
образивных частиц не более 1 % по объему, размером не более 5 мм и
микротвердостью до 9000 МПа.
Конструкция насоса фекального
сточно-динамического СД 16-25
Горизонтальные, консольные,
одноступенчатые,
Привод насоса СД осуществляется
электродвигателем через упругую муфту. Для защиты и охлаждения сальникового
уплотнения от износа, в узел уплотнения подается затворная жидкость под
давлением, превышающим на 0,05-0,1 МПа давление перед уплотнением. Затворной
жидкостью может служить техническая вода температурой до 40°С.
Агрегаты насосные СД - могут быть поставлены во взрывобезопасном исполнении для
работы во взрывоопасных помещениях всех классов, кроме В - I. Запрещается
использовать насосы и агрегаты для перекачивания горючих и
легковоспламеняющихся жидкостей. Насосный агрегат состоит из насоса и приводного
двигателя, установленных на общей сварной фундаментной раме и соединенных между
собой при помощи упругой втулочно-пальцевой муфты, рассчитанной на
соответствующие моменты.
Всасывающий патрубок расположен по оси
насоса, напорный - вертикально вверх. При необходимости напорный патрубок может
быть повернут на 90°. в любую сторону.
Материал проточной части: корпуса насоса,
крышки, рабочего колеса - серый чугун СЧ 20 или СЧ 25. Уплотнение вала -
одинарное торцовое или двойной сальник. Материал вала насоса – сталь 45.
Показатели надежности СД 16/25
Средний ресурс до капитального ремонта, ч, не менее 7 000
Установленный ресурс до списания, ч, не менее 32000
· Критерием отказа является нарушение нормального функционирования насоса.
· Критериями предельного состояния является снижение напора
более чем на 12% от номинального (выработка ресурса).
· Необходимость замены сальниковой набивки не считается
отказом насоса.
·Величина наработки
на отказ указана без учета замены сальниковой набивки.
· Назначенный срок службы обеспечивается заменой (при
необходимости) быстроизнашивающихся частей насоса и комплектующих.
· По достижении насосом назначенного срока службы, при
сохранении технико -экономических показателей, может быть принято решение о
продолжении эксплуатации.
Насос (агрегат) транспортируется без тары на деревянных
салазках.
Гарантированный срок службы – 18 месяцев со дня ввода в эксплуатацию,
но не позднее 24 месяцев со дня реализации насоса
Комплектация насоса СД 16/25:
В комплект поставки насоса входят:
• Насос
• Электродвигатель
• Соединительная муфта
• Фундаментная плита или плита из профиля
• Паспорт
• Руководство по эксплуатации
• Возможна поставка комплекта запасных частей за отдельную
плату.
Типоразмер
|
Передняя опора
|
Задняя опора
|
Тип сальниковой
набивки ГОСТ 5152-84
|
агрегата
|
|
подш
|
шт
|
подш
|
шт
|
|
|
|
СД16/25
|
307
|
1
|
307
|
1
|
ХПБ8х8
|
СД 16/10
|
308
|
1
|
308
|
1
|
ХПБ8х9
|
СД32/40
|
308
|
1
|
308
|
1
|
ХПБ8х10
|
СД 50/5 6
|
46309
|
1
|
46309
|
1
|
ХПБ8х11
|
СД70/80
|
46309
|
1
|
46309
|
1
|
ХПБ8х12
|
СД50/10
|
307
|
1
|
307
|
1
|
ХПБ8х13
|
СД25/14
|
308
|
1
|
308
|
1
|
ХПБ8х14
|
СД 100/40
|
46309
|
1
|
46309
|
1
|
ХПБ8х15
|
СД80/32
|
46309
|
1
|
46309
|
1
|
ХПБ 10x10
|
СД 160/10 М
|
7318
|
1
|
7318
|
1
|
ХПБ16x16
|
СД160/45М
|
7318
|
1
|
7318
|
1
|
ХПБ16x17
|
СД250/22.5М
|
7318
|
1
|
7318
|
1
|
ХПБ16x18
|
СД450/22,5
|
7318
|
1
|
7318
|
1
|
ХПБ16x19
|
СД800/32
|
322
|
1
|
322
|
1
|
ХПБ16x20
|

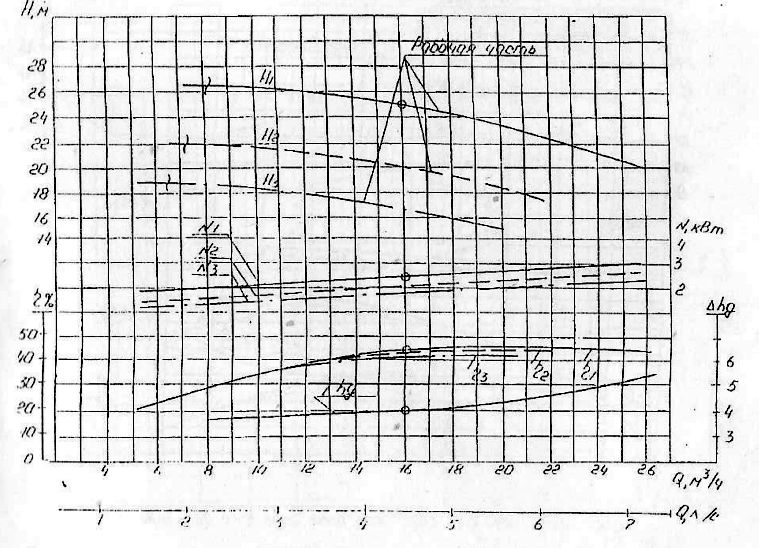

Рис. 3 Гидравлическая характеристика
насоса СД 16/25

Условные обозначения
насоса для сточно-массных сред СД 16-25
УХЛ4 ТУ 26-06-1354-82
где,
СД- сточно-динамический насос;
16 - подача (м3/час);
25 - напор (м);
а — первая обточка рабочего колеса (б –вторая обточка р.к.),
без обозначения – двойной сальник,
т – одинарное торцовое.
УХЛ - климатическое исполнение по ГОСТ 15150-69.
4 - категория размещения при
эксплуатации по ГОСТ 15150-69.
ТУ 26-06-1354-82 – технические условия изготовления насоса;
Взрывобезопасное исполнение насоса обозначается индексом
"Е".
Взаимозаменяемость:
Таблица старых названий
насосов
После 1991 г
|
До 1991 г
|
До
1982 г
|
СМ 80-50-200б/2
|
СД 16/25
|
ФГ 29/40
|
