Насос СД 32/40 фекальный сточно-динамический


 Название            Цена
Насос СД 32/40 без рамы, без дв23 840 руб.В корзину
Насос СД 32/40 на раме, без дв26 000 руб.В корзину
Насос СД 32/40, двигатель 132М2 11 кВт44 600 руб.В корзину
Насос СД 32/40а на раме, без дв27 180 руб.В корзину
Насос СД 32/40а, двигатель 112М2 7,5 кВт39 356 руб.В корзину
СД 32/40а без рамы, без дв25 020 руб.В корзину




Насос СД 32/40 фекальный сточно-динамический



Вернуться к каталогу




Наша компания осуществляет комплексные поставки насоса со склада и под заказ по дилерским ценам. Доставка до места, любой транспортной компанией, по желанию заказчика.





Таблица 1 Технические характеристики насоса СД 32/40



марка

Подача м куб/ч

Напор, м

Частота вращения

Диаметр рабочего колеса, мм

Кав запас

КПД,%

Тип Эл двиг

N, эл двиг, кВт

СД 32/40

32

40

2900

184

6.0

54

АИР132М2

11

СД 32а/40

28

33

2900

175

6.0

54

АИР112М2

7,5

СД 32б/40

25

27

2900

166

6,0

54

АИР100L2

5,5





где,

Q – производительность, м. куб;

Н – напор, м;

N – мощность двигателя, кВт;

n – частота вращения вала электродвигателя, об/мин;

М – масса агрегата, кг;

Ду Вс. диаметр всасывающего патрубка, мм

Ду наг. – диаметр нагнетательного патрубка, мм



Размеры и вес насоса СД 32/40


Марка насоса

марка двигателя

n

M

Габариты,мм

Dy вс

Dy нагн

LxBxH

1

СД 32/40

АИР 132М2

3000

145

1140х320х480

50

40

2

СД 32/40а

АИР 112М2

3000

125

1080х320х430

50

40



Рис 1. Габариты агрегата СД 32/40




Рис 2. Разрез насоса СД 32/40




НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ


Насосы СД


предназначены для перекачивания городских и производственных сточных, фекальных вод других загрязненных жидкостей водородным показателем (рН) 6 - 8,5, плотностью которых не превышает 1050 кг/м3, температурой до 80°С, с содержанием образивных частиц не более 1 % по объему, размером не более 5 мм и микротвердостью до 9000 МПа.



Конструкция насоса фекального сточно-динамического СД 32/40


Горизонтальные, консольные, одноступенчатые,

Привод насоса СД осуществляется электродвигателем через упругую муфту. Для защиты и охлаждения сальникового уплотнения от износа, в узел уплотнения подается затворная жидкость под давлением, превышающим на 0,05-0,1 МПа давление перед уплотнением. Затворной жидкостью может служить техническая вода температурой до 40°С. Агрегаты насосные СД - могут быть поставлены во взрывобезопасном исполнении для работы во взрывоопасных помещениях всех классов, кроме В - I. Запрещается использовать насосы и агрегаты для перекачивания горючих и легковоспламеняющихся жидкостей. Насосный агрегат состоит из насоса и приводного двигателя, установленных на общей сварной фундаментной раме и соединенных между собой при помощи упругой втулочно-пальцевой муфты, рассчитанной на соответствующие моменты.

Всасывающий патрубок расположен по оси насоса, напорный - вертикально вверх. При необходимости напорный патрубок может быть повернут на 90°. в любую сторону.

Материал проточной части: корпуса насоса, крышки, рабочего колеса - серый чугун СЧ 20 или СЧ 25. Уплотнение вала - одинарное торцовое или двойной сальник. Материал вала насоса – сталь 45.


Показатели надежности СД 32/40


Средний ресурс до капитального ремонта, ч, не менее 7 000

Установленный ресурс до списания, ч, не менее 32000


· Критерием отказа является нарушение нормального функционирования насоса.

· Критериями предельного состояния является снижение напора более чем на 12% от номинального (выработка ресурса).

· Необходимость замены сальниковой набивки не считается отказом насоса.

·Величина наработки на отказ указана без учета замены сальниковой набивки.

· Назначенный срок службы обеспечивается заменой (при необходимости) быстроизнашивающихся частей насоса и комплектующих.

· По достижении насосом назначенного срока службы, при сохранении технико -экономических показателей, может быть принято решение о продолжении эксплуатации.

Насос (агрегат) транспортируется без тары на деревянных салазках.

Гарантированный срок службы – 18 месяцев со дня ввода в эксплуатацию, но не позднее 24 месяцев со дня реализации насоса



Комплектация насоса СД 32/40:


В комплект поставки насоса входят:

•  Насос

•  Электродвигатель

•  Соединительная муфта

•  Фундаментная плита или плита из профиля

•  Паспорт

•  Руководство по эксплуатации

•  Возможна поставка комплекта запасных частей за отдельную плату.


Типоразмер

Передняя опора

Задняя опора

Тип сальниковой набивки ГОСТ 5152-84

агрегата


подш

шт

подш

шт




СД16/25

307

1

307

1

ХПБ8х8

СД 16/10

308

1

308

1

ХПБ8х9

СД32/40

308

1

308

1

ХПБ8х10

СД 50/5 6

46309

1

46309

1

ХПБ8х11

СД70/80

46309

1

46309

1

ХПБ8х12

СД50/10

307

1

307

1

ХПБ8х13

СД25/14

308

1

308

1

ХПБ8х14

СД 100/40

46309

1

46309

1

ХПБ8х15

СД80/32

46309

1

46309

1

ХПБ 10x10

СД 160/10 М

7318

1

7318

1

ХПБ16x16

СД160/45М

7318

1

7318

1

ХПБ16x17

СД250/22.5М

7318

1

7318

1

ХПБ16x18

СД450/22,5

7318

1

7318

1

ХПБ16x19

СД800/32

322

1

322

1

ХПБ16x20

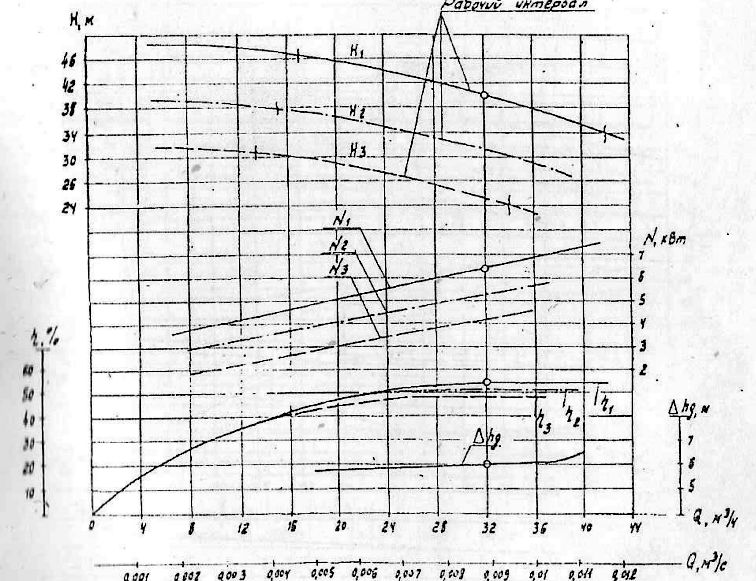

Рис. 3 Гидравлическая характеристика насоса СД 32/40





Условные обозначения

насоса для сточно-массных сред СД 32/40 УХЛ4 ТУ 26-06-1354-82

где,

СД- сточно-динамический насос;

32 - подача (м3/час);
40 - напор (м);

а — первая обточка рабочего колеса (б –вторая обточка р.к.),

без обозначения – двойной сальник,

т – одинарное торцовое.

УХЛ - климатическое исполнение по ГОСТ 15150-69.

4 - категория размещения при эксплуатации по ГОСТ 15150-69.

ТУ 26-06-1354-82 – технические условия изготовления насоса;

Взрывобезопасное исполнение насоса обозначается индексом "Е".



Взаимозаменяемость:


Таблица старых названий насосов


После 1991 г

До 1991 г

До 1982 г

СМ 80-50-200а/2

СД 32/40

ФГ 16/24
