Насос СД 70/80 фекальный канализационный


 Название            Цена
Насос СД 70/80 без рамы, без дв41 960 руб.В корзину
Насос СД 70/80 на раме, без дв47 920 руб.В корзину
Насос СД 70/80, двигатель 180М2 30 кВт 90 360 руб.В корзину
Насос СД 70/80а, двигатель 180S2 22кВт 84 640 руб.В корзину
Насос СД 70/80б, двигатель 160М2 18,5кВт 79 780 руб.В корзину



Насос СД 70/80 фекальный сточно-динамический



Купить насос




Купить насос СД 70/80 по лучшей цене с доставкой


Наша компания осуществляет комплексные поставки насоса со склада и под заказ по
дилерским ценам. Доставка до места, любой транспортной компанией, по желанию
заказчика. У нас можно купить насосы по  лучшей цене и в самые короткие сроки.







Технические характеристики насоса СД 70/80



марка

Подача м куб/ч

Напор, м

Частота вращения

Диаметр рабочего колеса, мм

Кав запас

КПД,%

Тип Эл двиг

N, эл двиг, кВт

СД 70/80

70

80

2900

250

8.0

50

АИР180М2

30

СД 70а/80

45

70

2900

245

8.0

50

АИР180S2

22

СД 70б/80

35

66

2900

230

8,0

50

АИР160M2

18,5




Н – напор, м;

N – мощность двигателя, кВт;

n – частота вращения вала электродвигателя, об/мин;

М – масса агрегата, кг;

Ду Вс. диаметр всасывающего патрубка, мм

Ду наг. – диаметр нагнетательного патрубка, мм



Размеры и вес насоса СД 70/80


Марка насоса

марка двигателя

n

M

Габариты,мм

Dy вс

Dy нагн

LxBxH

1

СД 70/80

АИР 180S2

3000

210

1320х380х520

65

50

2

СД 70/80а

АИР 160М2

3000

180

1320х380х520

65

50

3

СД 70/80б

АИР 160S2

3000

162

1270х380х520

65

50



Габариты агрегата СД 70/80


Рис 1.

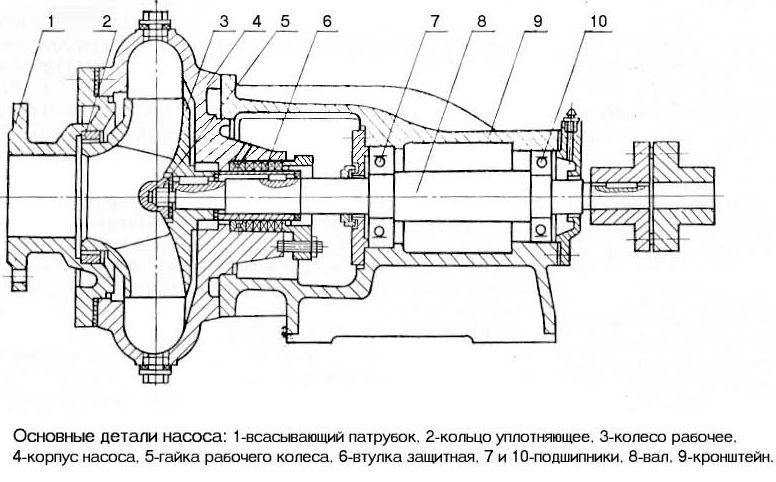

Разрез насоса СД 70/80


Рис 2.




НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ



Насосы СД



предназначены для перекачивания городских и производственных сточных, фекальных вод других загрязненных жидкостей водородным показателем (рН) 6 - 8,5, плотностью которых не превышает 1050 кг/м3, температурой до 80°С, с содержанием образивных частиц не более 1 % по объему, размером не более 5 мм и микротвердостью до 9000 МПа.



Конструкция насоса фекального сточно-динамического СД 70/80



Горизонтальные, консольные, одноступенчатые,



Привод насоса СД

осуществляется электродвигателем через упругую муфту. Для защиты и охлаждения сальникового уплотнения от износа, в узел уплотнения подается затворная жидкость под давлением, превышающим на 0,05-0,1 МПа давление перед уплотнением.



Затворной жидкостью

может служить техническая вода температурой до 40°С.



Агрегаты насосные СД -

могут быть поставлены во взрывобезопасном исполнении для работы во взрывоопасных помещениях всех классов, кроме В - I.



Запрещается использовать насосы

и агрегаты для перекачивания горючих и легковоспламеняющихся жидкостей.



Насосный агрегат состоит

из насоса и приводного двигателя, установленных на общей сварной фундаментной раме и соединенных между собой при помощи упругой втулочно-пальцевой муфты, рассчитанной на соответствующие моменты.



Всасывающий патрубок

расположен по оси насоса, напорный - вертикально вверх. При необходимости напорный патрубок может быть повернут на 90°. в любую сторону.



Материал проточной части:

корпуса насоса, крышки, рабочего колеса - серый чугун СЧ 20 или СЧ 25.

Уплотнение вала - одинарное торцовое или двойной сальник.

Материал вала насоса – сталь 45.






Показатели надежности СД 70/80


Средний ресурс до капитального ремонта, ч, не менее 7 000

Установленный ресурс до списания, ч, не менее 32000


·  Критерием отказа является нарушение нормального функционирования насоса.

·  Критериями предельного состояния является снижение напора более чем на 12% от номинального (выработка ресурса).

·  Необходимость замены сальниковой набивки не считается отказом насоса.

·  Величина наработки на отказ указана без учета замены сальниковой набивки.

·  Назначенный срок службы обеспечивается заменой (при необходимости) быстроизнашивающихся частей насоса и комплектующих.

·  По достижении насосом назначенного срока службы, при сохранении технико -экономических показателей, может быть принято решение о продолжении эксплуатации.

Насос (агрегат) транспортируется без тары на деревянных салазках.

Гарантированный срок службы – 18 месяцев со дня ввода в эксплуатацию, но не позднее 24 месяцев со дня реализации насоса



Комплектация насоса СД 70/80:


В комплект поставки насоса входят:

•  Насос

•  Электродвигатель

•  Соединительная муфта

•  Фундаментная плита или плита из профиля

•  Паспорт

•  Руководство по эксплуатации

•  Возможна поставка комплекта запасных частей за отдельную плату.




Подшипники и сальниковая набивка к насосам


Типоразмер

Передняя опора

Задняя опора

Тип сальниковой набивки ГОСТ 5152-84

агрегата


подш

шт

подш

шт




СД16/25

307

1

307

1

ХПБ8х8

СД 16/10

308

1

308

1

ХПБ8х9

СД32/40

308

1

308

1

ХПБ8х10

СД 50/5 6

46309

1

46309

1

ХПБ8х11

СД70/80

46309

1

46309

1

ХПБ8х12

СД50/10

307

1

307

1

ХПБ8х13

СД25/14

308

1

308

1

ХПБ8х14

СД 100/40

46309

1

46309

1

ХПБ8х15

СД80/32

46309

1

46309

1

ХПБ 10x10

СД 160/10 М

7318

1

7318

1

ХПБ16x16

СД160/45М

7318

1

7318

1

ХПБ16x17

СД250/22.5М

7318

1

7318

1

ХПБ16x18

СД450/22,5

7318

1

7318

1

ХПБ16x19

СД800/32

322

1

322

1

ХПБ16x20




Гидравлическая характеристика насоса СД 70/80

Рис. 3




Условные обозначения

насоса для сточно-массных сред СД 70/80 УХЛ4 ТУ 26-06-1354-82

где,

СД- сточно-динамический насос;

70 - подача (м3/час);
80 - напор (м);

а — первая обточка рабочего колеса (б –вторая обточка р.к.),

без обозначения – двойной сальник,

т – одинарное торцовое.

УХЛ - климатическое исполнение по ГОСТ 15150-69.

4 - категория размещения при эксплуатации по ГОСТ 15150-69.

ТУ 26-06-1354-82 – технические условия изготовления насоса;

Взрывобезопасное исполнение насоса обозначается индексом "Е".
