Насос СД 80/32 без рамы, без дв | | | 49 540 руб. |  | В корзину |
Насос СД 80/32 на раме, без дв | | | 53 640 руб. |  | В корзину |
Насос СД 80/32, двигатель 160М4 18,5 кВт | | | 87 420 руб. |  | В корзину |
Насос СД 80/32а, двигатель 160S4 15 кВт | | | 84 220 руб. |  | В корзину |

НасосСД 80/32фекальный сточно-динамический
Вернуться
к каталогу
Наша компания
осуществляет комплексные поставки насоса со склада и под заказ по дилерским
ценам. Доставка до места, любой транспортной компанией, по желанию заказчика.
Таблица 1 Технические характеристики насоса СД 80/32
марка
|
Подача м куб/ч
|
Напор, м
|
Частота вращения
|
Диаметр рабочего
колеса, мм
|
Кав запас
|
КПД,%
|
Тип Эл двиг
|
N, эл двиг, кВт
|
СД 80/32
|
80
|
32
|
1450
|
314
|
4.0
|
63
|
АИР160M4
|
18,5
|
СД 80а/32
|
68
|
26
|
1450
|
295
|
4.0
|
63
|
АИР160S4
|
15
|
СД 80б/32
|
62
|
22
|
1450
|
280
|
4,0
|
63
|
АИР132М4
|
11
|
Q – производительность, м. куб;
Н – напор, м;
N – мощность двигателя, кВт;
n – частота вращения вала
электродвигателя, об/мин;
М – масса агрегата, кг;
Ду Вс. диаметр всасывающего
патрубка, мм
Ду наг. – диаметр нагнетательного
патрубка, мм
Размеры и вес насоса СД 80/32
№ | Марка
насоса | марка
двигателя | n | M | Габариты,мм | Dy
вс | Dy
нагн |
LxBxH |
1 | СД
80/32 | АИР
160М4 | 1500 | 350 | 1390х310х600 | 93 | 70 |
2 | СД
80/32а | АИР
160S4 | 1500 | 332 | 1350х310х600 | 93 | 70 |
3 | СД
80/32б | АИР
132М4 | 1500 | 270 | 1270х310х600 | 93 | 70 |
Рис 1. Габариты агрегата СД 80/32

Рис 2.Разрез
насоса СД80/32

НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ
Насосы СД
предназначены для перекачивания городских
и производственных сточных, фекальных вод других загрязненных жидкостей
водородным показателем (рН) 6 - 8,5, плотностью которых не превышает 1050
кг/м3, температурой до 80°С, с содержанием
образивных частиц не более 1 % по объему, размером не более 5 мм и
микротвердостью до 9000 МПа.

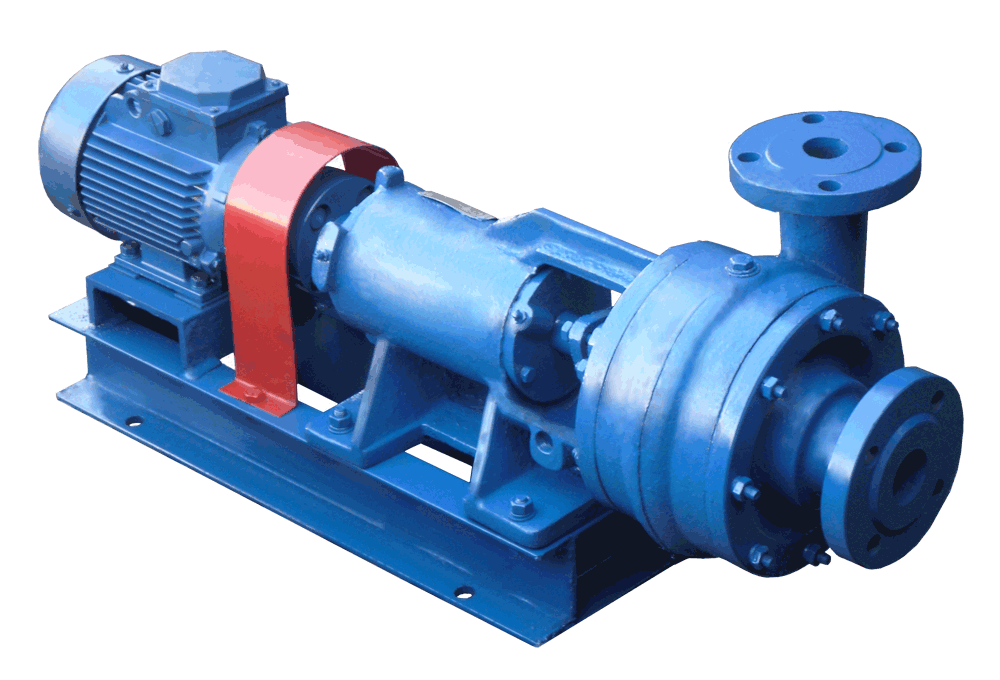

Конструкция насоса фекального
сточно-динамического СД 80/32
Горизонтальные, консольные,
одноступенчатые,
Привод насоса СД осуществляется
электродвигателем через упругую муфту. Для защиты и охлаждения сальникового
уплотнения от износа, в узел уплотнения подается затворная жидкость под
давлением, превышающим на 0,05-0,1 МПа давление перед уплотнением. Затворной
жидкостью может служить техническая вода температурой до 40°С.
Агрегаты насосные СД - могут быть поставлены во взрывобезопасном исполнении для
работы во взрывоопасных помещениях всех классов, кроме В - I. Запрещается
использовать насосы и агрегаты для перекачивания горючих и
легковоспламеняющихся жидкостей. Насосный агрегат состоит из насоса и приводного
двигателя, установленных на общей сварной фундаментной раме и соединенных между
собой при помощи упругой втулочно-пальцевой муфты, рассчитанной на
соответствующие моменты.
Всасывающий патрубок расположен по оси
насоса, напорный - вертикально вверх. При необходимости напорный патрубок может
быть повернут на 90°. в любую сторону.
Материал проточной части:корпуса насоса,
крышки, рабочего колеса- серый чугун СЧ 20 или СЧ 25. Уплотнение вала -
одинарное торцовое или двойной сальник. Материал вала насоса – сталь 45.
Показатели надежности СД 80/32
Средний ресурс до капитального ремонта, ч, не менее 7 000
Установленный ресурс до списания, ч, не менее 32000
· Критерием отказа является нарушение нормального функционирования насоса.
· Критериями предельного состояния является снижение напора
более чем на 12% от номинального (выработка ресурса).
· Необходимость замены сальниковой набивки не считается
отказом насоса.
· Величина наработки
на отказ указана без учета замены сальниковой набивки.
· Назначенный срок службы обеспечивается заменой (при
необходимости) быстроизнашивающихся частей насоса и комплектующих.
· По достижении насосом назначенного срока службы, при
сохранении технико -экономических показателей, может быть принято решение о
продолжении эксплуатации.
Насос (агрегат) транспортируется без тары на деревянных
салазках.
Гарантированный срок службы – 18 месяцев со дня ввода в
эксплуатацию, но не позднее 24 месяцев со дня реализации насоса
Комплектация насоса СД 80/32:
В комплект поставки насоса входят:
• Насос
• Электродвигатель
• Соединительная муфта
• Фундаментная плита или плита из профиля
• Паспорт
• Руководство по эксплуатации
• Возможна поставка комплекта запасных частей за отдельную
плату.
Типоразмер
|
Передняя опора
|
Задняя опора
|
Тип сальниковой
набивки ГОСТ 5152-84
|
агрегата
|
|
подш
|
шт
|
подш
|
шт
|
|
|
|
СД16/25
|
307
|
1
|
307
|
1
|
ХПБ8х8
|
СД 16/10
|
308
|
1
|
308
|
1
|
ХПБ8х9
|
СД32/40
|
308
|
1
|
308
|
1
|
ХПБ8х10
|
СД 50/5 6
|
46309
|
1
|
46309
|
1
|
ХПБ8х11
|
СД70/80
|
46309
|
1
|
46309
|
1
|
ХПБ8х12
|
СД50/10
|
307
|
1
|
307
|
1
|
ХПБ8х13
|
СД25/14
|
308
|
1
|
308
|
1
|
ХПБ8х14
|
СД 100/40
|
46309
|
1
|
46309
|
1
|
ХПБ8х15
|
СД80/32
|
46309
|
1
|
46309
|
1
|
ХПБ 10x10
|
СД 160/10 М
|
7318
|
1
|
7318
|
1
|
ХПБ16x16
|
СД160/45М
|
7318
|
1
|
7318
|
1
|
ХПБ16x17
|
СД250/22.5М
|
7318
|
1
|
7318
|
1
|
ХПБ16x18
|
СД450/22,5
|
7318
|
1
|
7318
|
1
|
ХПБ16x19
|
СД800/32
|
322
|
1
|
322
|
1
|
ХПБ16x20
|

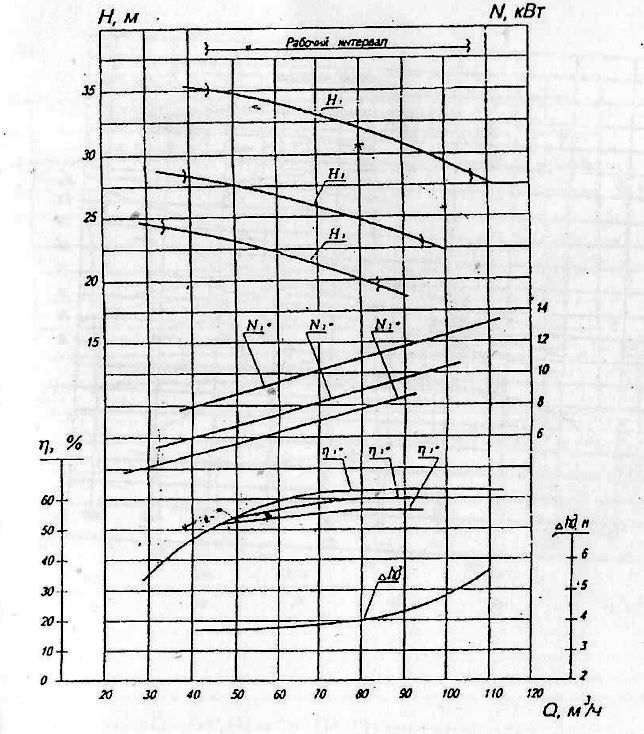

Рис. 3 Гидравлическая характеристика
насоса СД 80/32

Условные обозначения
насоса для сточно-массных сред СД 80/32
УХЛ4 ТУ 26-06-1354-82
где,
СД- сточно-динамический насос;
80 - подача (м3/час);
32 - напор (м);
а — первая обточка рабочего колеса (б –вторая обточка р.к.),
без обозначения – двойной сальник,
т – одинарное торцовое.
УХЛ - климатическое исполнение по ГОСТ 15150-69.
4- категория размещения при
эксплуатации по ГОСТ 15150-69.
ТУ 26-06-1354-82 – технические условия изготовления насоса;
Взрывобезопасное исполнение насоса обозначается индексом
"Е".
Взаимозаменяемость:
Таблица старых названий
насосов
После 1991 г | До 1991 г | До
1982 г |
СМ 125-80-315/4 | СД 80/32 | ФГ 81/31 |
СМС 125-80-315/4 |
| ФГС 81/31 |
