Название
|
|
|
Цена
|
|
Насос СД 160/10 без рамы, без дв | | | 66 080 руб. |  | В корзину |
Насос СД 160/10 на раме, без дв | | | 71 180 руб. |  | В корзину |
Насос СД 160/10 с эл/дв 11кВт | | | 101 660 руб. |  | В корзину |
Насос СД 160/10 фекальный канализационный
Купить насос
Купить насос СД 160/10 по лучшей цене с доставкой
Наша компания осуществляет комплексные поставки насоса со склада и под заказ по
дилерским ценам. Доставка до места, любой транспортной компанией, по желанию
заказчика. У нас можно купить насосы по лучшей цене и в самые короткие сроки.
Технические характеристики насоса СД 160/10
Таблица 1
марка
|
Подача м куб/ч
|
Напор, м
|
Частота вращения
|
Диаметр рабочего
колеса, мм
|
Кав запас
|
КПД,%
|
Тип Эл двиг
|
N, эл двиг, кВт
|
СД 160/10
|
160
|
10
|
960
|
295
|
3.0
|
63
|
АИР160S6
|
11
|
СД 160а/10
|
145
|
10
|
960
|
288
|
3.0
|
63
|
АИР160S6
|
11
|
СД 160б/10
|
135
|
7.5
|
960
|
275
|
3,0
|
63
|
АИР132M6
|
7.5
|
Q – производительность, м. куб;
Н – напор, м;
N – мощность двигателя, кВт;
n – частота вращения вала
электродвигателя, об/мин;
М – масса агрегата, кг;
Ду Вс. диаметр всасывающего
патрубка, мм
Ду наг. – диаметр нагнетательного
патрубка, мм
Размеры и вес насоса СД 160/10
№
|
Марка
насоса
|
марка
двигателя
|
n
|
M
|
Габариты,мм
|
Dy
вс
|
Dy
нагн
|
LxBxH
|
1
|
СД
160/10
|
АИР
160L6
|
1000
|
580
|
1760х450х760
|
150
|
125
|
Габариты агрегата СД 160/10
Рис 1.

Разрез
насоса СД 160/10
Рис 2.

НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ
Насосы СД
предназначены для перекачивания городских и производственных
сточных, фекальных вод других загрязненных жидкостей водородным показателем
(рН) 6 - 8,5, плотностью которых не превышает 1050 кг/м3, температурой до 80°С,
с содержанием образивных частиц не более 1 % по объему, размером не более 5 мм
и микротвердостью до 9000 МПа.
Конструкция насоса фекального
сточно-динамического СД 160-10
Горизонтальные, консольные, одноступенчатые,
Привод насоса СД
осуществляется электродвигателем через упругую муфту. Для защиты и
охлаждения сальникового уплотнения от износа, в узел уплотнения подается
затворная жидкость под давлением, превышающим на 0,05-0,1 МПа давление перед
уплотнением.
Затворной жидкостью
может служить техническая вода температурой до 40°С.
Агрегаты насосные СД -
могут быть поставлены во взрывобезопасном исполнении для работы во
взрывоопасных помещениях всех классов, кроме В - I.
Запрещается использовать
насосы
и агрегаты для перекачивания горючих и легковоспламеняющихся
жидкостей.
Насосный агрегат состоит
из насоса и приводного двигателя, установленных на общей сварной
фундаментной раме и соединенных между собой при помощи упругой
втулочно-пальцевой муфты, рассчитанной на соответствующие моменты.
Всасывающий патрубок
расположен по оси насоса, напорный - вертикально вверх. При
необходимости напорный патрубок может быть повернут на 90°. в любую сторону.
Материал проточной части:
корпуса насоса, крышки, рабочего колеса - серый чугун СЧ 20 или СЧ
25.
Уплотнение вала - одинарное торцовое или двойной сальник.
Материал вала насоса – сталь 45.
Комплектация насоса СД 160/10:
В комплект поставки насоса входят:
• Насос
• Электродвигатель
• Соединительная муфта
• Фундаментная плита или плита из профиля
• Паспорт
• Руководство по эксплуатации
• Возможна поставка комплекта запасных частей за отдельную
плату.
Подшипники и сальниковая набивка к насосам
Типоразмер
|
Передняя опора
|
Задняя опора
|
Тип сальниковой
набивки ГОСТ 5152-84
|
агрегата
|
|
подш
|
шт
|
подш
|
шт
|
|
|
|
СД16/25
|
307
|
1
|
307
|
1
|
ХПБ8х8
|
СД 16/10
|
308
|
1
|
308
|
1
|
ХПБ8х9
|
СД32/40
|
308
|
1
|
308
|
1
|
ХПБ8х10
|
СД 50/5 6
|
46309
|
1
|
46309
|
1
|
ХПБ8х11
|
СД70/80
|
46309
|
1
|
46309
|
1
|
ХПБ8х12
|
СД50/10
|
307
|
1
|
307
|
1
|
ХПБ8х13
|
СД25/14
|
308
|
1
|
308
|
1
|
ХПБ8х14
|
СД 100/40
|
46309
|
1
|
46309
|
1
|
ХПБ8х15
|
СД80/32
|
46309
|
1
|
46309
|
1
|
ХПБ 10x10
|
СД 160/10 М
|
7318
|
1
|
7318
|
1
|
ХПБ16x16
|
СД160/45М
|
7318
|
1
|
7318
|
1
|
ХПБ16x17
|
СД250/22.5М
|
7318
|
1
|
7318
|
1
|
ХПБ16x18
|
СД450/22,5
|
7318
|
1
|
7318
|
1
|
ХПБ16x19
|
СД800/32
|
322
|
1
|
322
|
1
|
ХПБ16x20
|

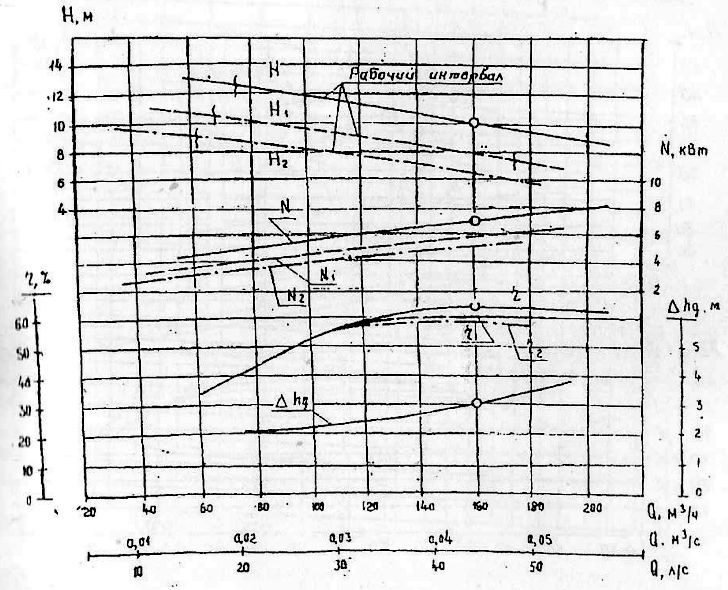

Гидравлическая характеристика
насоса СД 160/10
Рис. 3

Условные обозначения
насоса для сточно-массных сред СД 160/10
УХЛ4 ТУ 26-06-1354-82
где,
СД- сточно-динамический насос;
160 - подача (м3/час);
10 - напор (м);
а — первая обточка рабочего колеса (б –вторая обточка р.к.),
без обозначения – двойной сальник,
т – одинарное торцовое.
УХЛ - климатическое исполнение по ГОСТ 15150-69.
4 - категория размещения при
эксплуатации по ГОСТ 15150-69.
ТУ 26-06-1354-82 – технические условия изготовления насоса;
Взрывобезопасное исполнение насоса обозначается индексом
"Е".
Взаимозаменяемость:
Таблица старых названий
насосов
