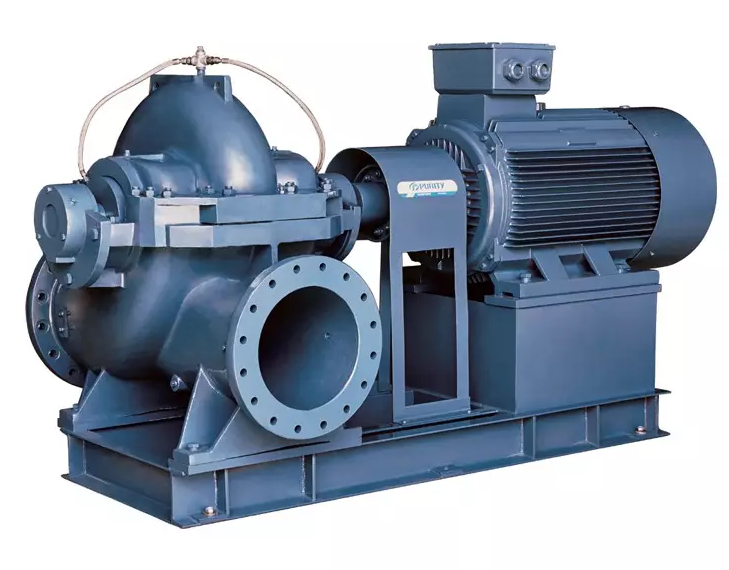

1Д315-50 Насос промышленный циркуляционный для воды


 Название    Q, м.куб/час    Н, м    N, кВт   Цена
1Д315-50без двиг--103 500 руб.В корзину
1Д315-503155075274 000 руб.В корзину
1Д315-50а3004255277 500 руб.В корзину
1Д315-50б2203645187 800 руб.В корзину



Насос промышленный циркуляционный для воды

1Д315-50, 1Д315-50а, 1Д315-50б,






Купить насос 1Д315-50, 1Д315-50а, 1Д315-50б, по лучшей цене с доставкой


Наша компания осуществляет комплексные поставки насоса со склада и под заказ по
дилерским ценам. Доставка до места, любой транспортной компанией, по желанию
заказчика. У нас можно купить насосы по  лучшей цене и в самые короткие сроки.



Технические характеристики насоса 1Д315-50

Таблица 1


Марка насоса

Мощность Эл дв, кВт

Подача, м3/час

Напор, м

Частота вращения, об/мин

вес агрегата

габариты агрегата

1Д315-50

75

315

50

2900

785

1687 x 600 x 880

1Д315-50а

55

300

42

2900

662

1582 x 600 x 840

1Д315-50б

45

220

36

2900

577

1572 x 600 x 830


Внутр. диаметр всас. патрубка, мм 200

Внутр. диаметр напор. патрубка, мм 150




Присоединительные размеры насосов 1Д315-50


Рис 1






Типоразмер насоса Размеры в мм
L B H
Д315-50 766 600 520



Габариты насоса 1Д315-50

Таблица 2


Двигатель Мощ
ность кВт
Масса насо
са кг
Масса агре
гата
. кг
L L1 l l3 B B1 A H h n
5АМ250S2 75 475 788 1707 1325 190 890 600 470 400 890 510 4
А250S2 75 450 750 1702 1325 190 890 600 470 400 895 510 4
5АН200L2 75 280 580 1522 1265 190 820 600 360 300 790 500



Габариты насоса 1Д315-50а

Таблица 3


Двигатель Мощность. кВт Масса. кг Масса агрегата. Кг L L1 l l3 B B1 A H h n
5А225М2 55 340 650 1607 1255 190 840 600 440 370 805 495 4
А225М2 55 320 630 1612 1255 190 840 600 440 370 760 495 4
5АН200М2 55 250 549 1492 1235 190 820 600 360 300 790 500 4



Габариты насоса 1Д315-50б

Таблица 4


Двигатель Мощ
ность
. кВт
Масса
. кг
Масса агре
гата
. кг
L L1 l l3 B B1 A H h n
5А200L2 45 255 554 1553 1235 190 820 600 360 300 785 500 4
А200L2 45 255 554 1577 1235 190 820 600 360 300 775 500 4
4АМН180М2 45 185 474 1392 1130 190 780 600 360 300 790 500 4


Устройство насоса 1Д315-50

Рис 2


1. Корпус 2. Крышка корпуса 3. Пробка 4. Уплотняющее кольцо 5. Вал насоса

6. Крышка сальника 7. Гайка 8. Скоба подшипникового узла 9. Пробки отверстий для

контроля нагрева подшипниковых узлов 10. Крышка подшипника



Ротор насоса 1Д315-50 с сальниковым уплотнением

Рис 3


1. Крышка подшипника 2. Гайка 3. Шайба стопорная 4. Стакан подшипника

5. Подшипник 6. Втулка упорная 7. Отбойные кольца 8. Кольца сальника 9. Грунд-буксы

10. Кольца резиновые 11. Втулки направляющие 12. 13. Колесо рабочее 14. Шпонка

15. Стакан подшипника 16. Подшипник 17. Крышка подшипника 18. Шпонка муфты

19. Гайка 20. Гайка 21. Штопорные шайбы 22. Шпонки специальные

23. Втулки защитные 24. Вал насоса 25. Подшипник



НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ


Для перекачивания воды и сходных с ней по вязкости (36 сСт) и химической активности жидкостей, с температурой до +85С, содержащие твердые включения до 0,05% по массе, размером до 0,2 мм. Допускается вакуумметрическая высота всасывания 3...5,5 м. Насос с горизонтальным разъемом корпуса. Материал проточной части - чугун. Уплотнение вала - сальниковое с гидравлическим затвором. Давление на входе до 3 кГс/кв. см.

Насосы двустороннего входа типа Д, 1Д и 2Д обладают достаточно высоким КПД и хорошей всасывающей способностью.


Насос 1Д315-50 (Рис 2)– центробежный двустороннего входа, горизонтальный

одноступенчатый с двусторонним полуспиральным подводом жидкости к рабочему колесу двустороннего входа и спиральным отводом.

Принцип действия насоса заключается в преобразовании механической энергии привода в гидравлическую энергию жидкости за счет гидродинамического воздействия лопастной

системы рабочего колеса, подвода и отвода.


Конструкция насос 1Д315-50





Насос 1Д315-50 состоит

из насоса и приводного двигателя, установленных на общей

сварной фундаментной раме и соединенных между собой при помощи муфты.


Корпус 1Д315-50

представляет собой чугунную или стальную отливку, которая

имеет разъем в горизонтальной плоскости, проходящей через ось ротора.


Всасывающий и нагнетательный патрубки

насоса расположены в нижней половине корпуса и направлены в разные стороны,

благодаря чему возможна разборка и ремонт насоса без отсоединения трубопроводов и

снятия электродвигателя.


Присоединительные размеры фланцев

всасывающего и напорного патрубков выполнены по ГОСТ 12815-80.

По требованию потребителя допускается для фланцев исполнение 3 по ГОСТ 12815-80.

Конфигурацию каналов корпуса 1 продолжает крышка корпуса 2 (Рис 2).

В верхней части

крышки корпуса предусмотрено отверстие М16х1,5, закрытое пробкой 3 для присоединения вакуумного насоса или подключения системы вакууммирования, а также для выпуска воздуха

при заполнении насоса «самотеком». В корпусе насоса установлены уплотняющие кольца 4, защищающие корпус и крышку корпуса от износа и уменьшающие перетекания жидкости из напорной полости во всасывающую.


В нижней части корпуса насоса

имеются два отверстия М16х1,5, закрытые пробками, для слива остатков жидкости при

остановке насоса на длительное время. Для сбора утечек из концевых уплотнений в корпусе насоса предусмотрены сальниковые ванны. Для отвода утечек в сальниковых ваннах

корпуса выполнены два резьбовых отверстия М24х2 для подсоединения (при необходимости)

к дренажной системе у потребителя.


Ротор насоса 5

приводится во вращение электродвигателем через соединительную муфту. Класс точности балансировки ротора G 6,3в соответствии с ГОСТ ИСО1940-1-2007. Величины допустимых дисбалансов приведены на сборочных чертежах роторов.

Опорами ротора служат радиальные 5 и 16 шариковые подшипники, смазываемые

консистентной смазкой. Допускается применение подшипников, заправленных консистентной смазкой на весь срок службы.


Направление вращения ротора -

левое (против часовой стрелки), если смотреть со стороны привода.

По требованию Заказчика возможно изготовление насоса с правым вращением ротора

(по часовой стрелке).


Рабочее колесо 13 -

двухстороннего входа, что позволяет в основном уравновесить осевые силы.

Остаточные осевые силы воспринимаются радиальными или радиально-упорными шарикоподшипниками.


Для предотвращения протечек

жидкости по валу в корпусе насоса устанавливаются сальниковые или одинарные торцовые уплотнения. При перекачивании жидкостей с температурой до 60°С гидравлический затвор сальника выполняется посредством подвода жидкости к кольцу сальника, по каналу выполненному в крышке насоса. Подача затворной и охлаждающей жидкости в зону сальникового уплотнения при температуре перекачиваемой жидкости свыше 60°С производится от постороннего источника. Допускается использовать

насосы для перекачивания жидкостей с температурой свыше 60°С без подвода затворно- охлаждающей жидкости от постороннего источника при обеспечении Заказчиком

термоизоляции или защитного ограждения наружных поверхностей насоса.


Для передачи крутящего момента

от вала электродвигателя к валу насоса используютсявтулочно-пальцевые муфты.


По заказу потребителя агрегат может комплектоваться дисковыми полужесткими

соединительными муфтами на соответствующие моменты.

Соединительные муфты имеют защитное ограждение.


Рама агрегата

представляет собой сварную конструкцию, изготовленную из стального

проката. Агрегат 1Д315-50 на раме крепится к фундаменту при помощи фундаментных

(анкерных) болтов.



Показатели надежности насоса 1Д315-50


Таблица 3


Наименование показателя 1Д315-50
Средняя наработка до отказа, ч 9000
Средний ресурс до капитального ремонта, ч 30000
Среднее время до восстановления, ч 13
Назначенный срок службы, лет 30
Срок сохраняемости, год 3


Критерием отказа является повышение температуры нагрева корпусов подшипников

(свыше 95°С), резкое усиление вибрации, увеличение утечек через торцовые уплотнения

свыше 100см3/ч.


Критерием предельного состояния является снижение напора более чем на 10% от

номинального за счет износа корпусных деталей (корпуса и (или) крышки корпуса).


Примечания

1. Величина наработки до отказа указана без учета замены сальниковой набивки.

2. Назначенный срок службы обеспечивается заменой (при необходимости) запасных

частей насоса и комплектующих.

3. По достижении насосом назначенного срока службы при сохранении

технико-экономических показателей может быть принято решение о продолжении

эксплуатации.


В комплект поставки насоса входит:


- соединительная муфта;

- паспорт*;

- руководство по эксплуатации Н03.3.302.00.00.000РЭ;

- руководство по эксплуатации на КИП- Д Н03.3.302.00.00.000 РЭ***;

- эксплуатационная документация на торцовое уплотнение **;

- обоснование безопасности Н03.3.302.00.00.000 ОБ*4

- ограждение муфты***;

- рама***;

- комплект запасных частей (приложение Ж);

- контрольно-измерительные приборы (приложение И)***;

- комплект монтажных частей (приложение К)***.


В комплект поставки агрегата входят:


- насос (в соответствии с п.1.3.1, кроме паспорта на насос);

- ограждение муфты;

- электродвигатель (приложение В);

- рама;

- паспорт*;

- эксплуатационная документация на электродвигатель.


Примечания

1. По заказу потребителя агрегат может комплектоваться автоматизиро- ванной системой управления согласно Д Н03.3.302.00.00.000 РЭ.

2. Возможна комплектация агрегата другими двигателями, не указанными в приложении.

3. Запасные части или любые другие детали, необходимые потребителю для ремонта

4. насоса, поставляются по договору за отдельную плату.

5. По заказу потребителя для контроля температуры подшипниковых опор в насосе могут устанавливаться реле температуры ДТ-1-Р 5Д2.821.016ТУ.

6. По заказу потребителя для контроля вибрации подшипниковых опор насос может комплектоваться вибропреобразователями – однокомпанентными

АР19, АР30, АР31, АР32 АР33 или трехкомпанентными – АР20, АР21, АР22.

7. По требованию договора возможна установка постоянных термо- и вибродатчиков.


* При поставке на экспорт паспорт в комплект поставки не входит

** При поставке с торцовыми уплотнениями.

*** Поставка производится по требованию заказчика и за отдельную плату

*4 Поставка производится по требованию заказчика



Быстроизнашивающиеся части насоса Д315-50


Таблица 4

Наименование

Номер чертежа

Кол., шт.

Масса кг, (1шт.)

Марка насоса

Кольцо уплотняющее

Н03.3.304.01.01.002

2

0,9

1Д315-50

Колесо рабочее

Н03.3.304.01.01.001

1

7

1Д315-50

Втулка защитная

Н03.3.302.01.01.004

2

0,69

1Д315-50

Скоба ремонтная

Н03.3.302.01.00.003Р

2

1,8

1Д315-50

Подшипник

308 ГОСТ8338-75

2

0,63

1Д315-50

Кольцо упругой втулки

0603.404741.0001*

комплект



Набивка графитовая НГФ-ХБ 10х10 ТУ5728-004-17172478-99

комплект

0,042

1Д315-50


* Исполнение кольца упругой втулки - в зависимости от комплектующего оборудования.




Монтажные части к насосу Д315-50

Таблица 5


Наименование

Нормативно-техническая документация

Кол., шт

Марка насоса

Муфта упругая втулочно-пальцевая*

Н03.583.00.00.020

1

1Д315-50

Ответные фланцы**

Н03.3.302.00.00.012-2

1

1Д315-50

Заглушки Паронит ПОН-Б1,0 ГОСТ481-80

Н03.3.302.01.00.011

1

1Д315-50

Шпилька (фундаментный болт)

Н03.629.00.00.007 (Н03.629.00.00.007-01)

4

1Д315-50

Подкладка***

Н03.3.302.00.00.007

12

1Д315-50

Заглушки Паронит ПОН-Б1,0 ГОСТ481-80

Н03.3.302.01.00.011

1

1Д315-50

Шпилька - фундаментный болт

Н03.629.00.00.007 (Н03.629.00.00.007-01)

4

1Д315-50

Гайка М30-6Н.6 (Гайка М30-6Н.6.019)

ГОСТ 5915-70

8

1Д315-50

Шайба 30.02.08кп ГОСТ 11371-78

Н03.809.00.00.002 (Н03.809.00.00.002-01)

4

1Д315-50


Поставка монтажных частей проводится по требованию заказчика за отдельную плату


* Исполнение муфты в зависимости от комплектующего оборудования и поставки, стоимость муфты входит в цену насоса.

** Поставка ответных фланцев производится совместно с крепежом в соответствии со спецификацией насоса.

*** В зависимости от комплектующего оборудования.



Схема монтажа 1Д315-50


Рис. 3

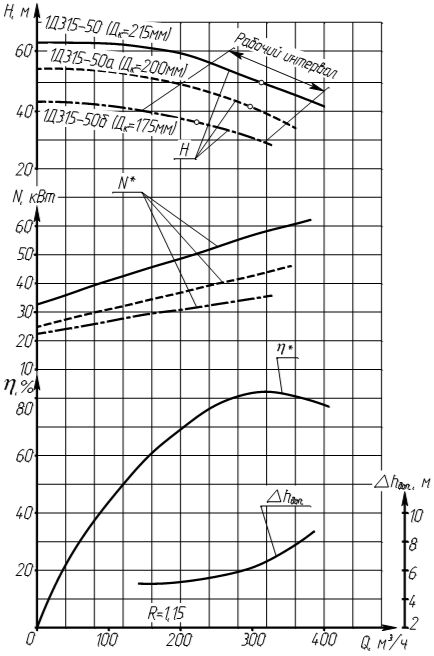

Гидравлическая характеристика насоса 1Д315-50


Рис. 4




Условные обозначения:


Насос 1Д315-50 У2 ТУ26-06-1510-88

где :

Д315-50 т-А-Е-У2 ТУ26-06-1510-88

1 – номер модификации;

Д - тип насоса (двухстороннего входа);

315 - подача, м3/ч;

50 - напор, м;

А - буквы «а», «б» и «м» после цифр - индекс обточки рабочего колеса

(м- увеличенный, а или б – уменьшенные диаметры рабочего колеса);

Тип уплотнения вала: без обозначения – двойной сальник, т – одинарное торцовое.


Исполнение по материалу проточной части:


детали корпуса/рабочее колесо:

- без обозначения – серый чугун (СЧ 25),

-пкп- серый чугун с противокоррозионным покрытием проточной части корпуса и крышки;

- А- углеродистая сталь (сталь 25Л),

- К- хромоникелевая сталь типа 12Х18Н9Т.

- Б- рабочее колесо из бронзы


Индекс исполнения:

без обозначения – для насосов (агрегатов), предназначенных для эксплуатации в

не взрыво -и пожароопасных производствах;

«Е» - для насосов (агрегатов), предназначенных для эксплуатации во взрыво - и

пожароопасных производствах.

Дополнительно при заказе и переписке должны указываться при необходимости –

категория помещения по НПБ 105-03 и зона установки агрегата по ГОСТ Р 51330.9-99


индекс исполнения:

У - климатическое исполнение

2 - категория размещения

По требованию потребителя возможна установка двойного торцового уплотнения типа

«тандем» или одинарного со вспомогательным.

ТУ26-06-1510-88 - - технические условия изготовления насоса;





Взаимозаменяемость:



Наименование


Подача
(м3/ч)


Напор
(м)


Частота вращен.
(об/мин)


Мощность э/д (кВт)

Масса
(кг)

Габариты
L х B х X (мм)

Д320-50

320

50

1450

75

1032

1750х966х890

Д200-36

200

36

1450

37

730

1625х799х835

K200-150-3I5

315

32





К200-150-315а

315

25




Последовательное соединение двух насосов.

X200-150-400

315

50









 Старое название



с 1973 года

с 1982 года

с 1990 года

6НДС

Д320-50

1Д315-50


















Отзывы



Пока отзывов нет..


Отзыв о статье: 1Д315-50 Насос горизонтальный двухсторонего входа

Имя
Email (не публикуется)
Отзыв
- Защитный код


ЗАВОДЫ-ПАРТНЕРЫ



КОНСУЛЬТАНТЫ

icq icq   673-568-755  Евгения
icq skype   aendako   Алексей



НОВАЯ СТАТЬЯ

26.11.22 | 12:29:41

Промышленный центробежный насос

Часто производственные задачи такие, что не обойтись без организации автономной системы водоснабжения. И для ее создания требуется специальное оборудование, основой которого являются промышленные насосы для воды. Они выбираются с учетом технических характеристик источника воды (скважины), требуемых объемов перекачиваемой жидкой среды, числа потребителей воды и других параметров.  Читать..

Все статьи >>
