1Д630-90 Насос промышленный циркуляционный для воды


 Название    Q, м.куб/час    Н, м    N, кВт   Цена
1Д630-90без двиг--391 480 руб.В корзину
1Д630-90630902501 910 370 руб.В корзину
1Д630-90б50060160661 818 руб.В корзину
1Д630-90а55075200759 410 руб.В корзину
1Д630-90а5507575361 700 руб.В корзину




1Д630-90, 1Д630-90а, 1Д630-90б

Насос промышленный циркуляционный для воды






Наша компания осуществляет комплексные поставки насоса со склада и под заказ по
дилерским ценам. Доставка до места, любой транспортной компанией, по желанию заказчика. У нас можно купить насосы по  лучшей цене и в самые короткие сроки.





Технические характеристики насоса 1Д630-90


Таблица 1



Марка насоса
Мощность Эл дв, кВт
Подача, м3/час
Напор, м
Частота вращения, об/мин
вес агрегата
габариты агрегата
1Д630-90
250
630
90
1450
2210
2550 x 1000 x 1150
1Д630-90а
200
550
74
1450
1534
2470 x 1040 x 1100
1Д630-90б
160
500
60
1450
1627
2440 x 1040 x 1100


Внутр. диаметр всас. патрубка, мм 250
Внутр. диаметр напор. патрубка, мм 200
Масса насоса  524 кг


Типоразмер насоса Размеры в мм
L B H
1Д630-90 1145 1000 845



Комплектация силовыми агрегатами и размеры насоса 1Д630-90


Таблица 2




Марка насоса
Марка электродвигателя
Мощность, КВт



Размеры, мм







L
L1
l
l1
A
A1
B
B1
1Д630-90
250
2550
2000
310
1010
830
660
1000
720

ДАЗО4-400ХК-4У1
315
2930
2500
380
1080
800
800
1210
860
1Д630-90а
200
2470
1897
310
940
620
540
1040
638


200
2155
1954
310
940
620
540
1000
665
1Д630-90б
160
2440
1840
310
940
620
540
1040
638

160
2160
1946
310
910
610
540
1000
665



Габаритные и присоединительные размеры электронасосов 1Д630-90

Рис 1







Устройство насоса 1Д630-90

Рис 2


1. Корпус 2. Крышка корпуса 3. Пробка 4. Уплотняющее кольцо 5. Вал насоса

6. Крышка сальника 7. Гайка 8. Скоба подшипникового узла 9. Пробки отверстий

для смазки подшипниковых узлов 10. Крышка подшипника



Ротор насоса 1Д630-90 с сальниковым уплотнением


Рис 3


1. Крышка подшипника 2. Гайка 3. Шайба стопорная 4. Стакан подшипника

5. Подшипник 6. Втулка упорная 7. Отбойные кольца 8. Кольца сальника

9. Грунд-буксы 10. Кольца резиновые 11. Втулки направляющие

12. Кольцо уплотняющее 13. Колесо рабочее 14. Шпонка 15. Стакан подшипника

16. Подшипник 17. Крышка подшипника 18. Шпонка муфты 19. Гайка

20. Гайка 21. Штопорные шайбы 22. Шпонки специальные 23. Втулки защитные

24. Вал насоса 25. Подшипник



НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ


Для перекачивания воды и сходных с ней по вязкости (36 сСт) и химической активности жидкостей, с температурой до +85С, содержащие твердые включения до 0,05% по массе, размером до 0,2 мм. Допускается вакуумметрическая высота всасывания 3...5,5 м.

Насос с горизонтальным разъемом корпуса.

Материал проточной части - чугун.

Уплотнение вала - сальниковое с гидравлическим затвором.

Давление на входе до 3 кГс/кв. см.


Насосы двустороннего входа типа Д, 1Д и 2Д  обладают достаточно высоким КПД и

хорошей всасывающей способностью.


Насос 1Д630-90 (Рис 2)– центробежный двустороннего входа, горизонтальный

одноступенчатый с двусторонним полуспиральным подводом жидкости к рабочему колесу двустороннего входа и спиральным отводом.

Принцип действия насоса заключается в преобразовании механической энергии привода в гидравлическую энергию жидкости за счет гидродинамического воздействия лопастной

системы рабочего колеса, подвода и отвода.


Конструкция насоса 1Д630-90





Насос 1Д630-90 состоит

из насоса и приводного двигателя, установленных на общей сварной фундаментной раме и соединенных между собой при помощи муфты.


Корпус 1Д630-90 представляет

собой чугунную или стальную отливку, которая имеет разъем в горизонтальной плоскости, проходящей через ось ротора. Всасывающий и нагнетательный патрубки насоса расположены

в нижней половине корпуса и направлены в разные стороны, благодаря чему возможна разборка и ремонт насоса без отсоединения трубопроводов и снятия электродвигателя.


Присоединительные размеры фланцев

всасывающего и напорного патрубков выполнены по ГОСТ 12815-80.

По требованию потребителя допускается для фланцев исполнение 3 по ГОСТ 12815-80.

Конфигурацию каналов корпуса 1 продолжает крышка корпуса 2 (Рис 2).


В верхней части

крышки корпуса предусмотрено отверстие М16х1,5, закрытое пробкой 3 для присоединения вакуумного насоса или подключения системы вакууммирования, а также для выпуска воздуха

при заполнении насоса «самотеком». В корпусе насоса установлены уплотняющие кольца 4, защищающие корпус и крышку корпуса от износа и уменьшающие перетекания жидкости из напорной полости во всасывающую.


В корпусе насоса (в нижней части патрубков)

имеются два отверстия М16х1,5, закрытые пробками, для слива остатков жидкости при остановке

насоса на длительное время. Для сбора утечек из концевых уплотнений в корпусе насоса предусмотрены сальниковые ванны. Для отвода утечек в сальниковых ваннах корпуса

выполнены два резьбовых отверстия М24х2 для подсоединения (при необходимости)

к дренажной системе у потребителя.


Ротор насоса 5

приводится во вращение электродвигателем через соединительную муфту. Класс точности балансировки ротора G 6,3 в соответствии с ГОСТ ИСО1940-1-2007. Величины допустимых дисбалансов приведены на сборочных чертежах роторов.

Опорами ротора служат радиальные 5 и 16 шариковые подшипники, смазываемые

консистентной смазкой. Допускается применение подшипников, заправленных консистентной смазкой на весь срок службы.


Направление вращения ротора

левое (против часовой стрелки), если смотреть со стороны привода.

По требованию Заказчика возможно изготовление насоса с правым вращением ротора

(по часовой стрелке).


Рабочее колесо 13 -

двухстороннего входа, что позволяет в основном уравновесить осевые силы.

Остаточные осевые силы воспринимаются радиальными или радиально-упорными шарикоподшипниками.


Для предотвращения протечек

жидкости по валу в корпусе насоса устанавливаются сальниковые или одинарные торцовые уплотнения. При перекачивании жидкостей с температурой до 60°С гидравлический затвор сальника выполняется посредством подвода жидкости к кольцу сальника, по каналу выполненному в крышке насоса. Подача затворной и охлаждающей жидкости в зону

сальникового уплотнения при температуре перекачиваемой жидкости свыше 60°С

производится от постороннего источника. Допускается использовать насосы для

перекачивания жидкостей с температурой свыше 60°С без подвода затворно- охлаждающей жидкости от постороннего источника при обеспечении Заказчиком

термоизоляции или защитного ограждения наружных поверхностей насоса.


Для передачи крутящего момента

от вала электродвигателя к валу насоса используются втулочно-пальцевые муфты.

По заказу потребителя агрегат может комплектоваться дисковыми полужесткими

соединительными муфтами на соответствующие моменты.

Соединительные муфты имеют защитное ограждение.


Рама агрегата

представляет собой сварную конструкцию, изготовленную из стального

проката.


Агрегат 1Д630-90 на раме крепится к фундаменту при помощи фундаментных

(анкерных) болтов.



Показатели надежности насоса 1Д630-90


Таблица 3


Наименование показателя 1Д630-90
Средняя наработка до отказа, ч 9000
Средний ресурс до капитального ремонта, ч 35000
Среднее время до восстановления, ч 20
Назначенный срок службы, лет 30
Срок сохраняемости, год 3


Критерием отказа является повышение температуры нагрева корпусов подшипников

(свыше 95°С), резкое усиление вибрации, увеличение утечек через торцовые уплотнения

свыше 100см3/ч.


Критерием предельного состояния является снижение напора более чем на 10% от

номинального за счет износа корпусных деталей (корпуса и (или) крышки корпуса).


Примечания

1. Величина наработки до отказа указана без учета замены сальниковой набивки.

2. Назначенный срок службы обеспечивается заменой (при необходимости) запасных

частей насоса и комплектующих.

3. По достижении насосом назначенного срока службы при сохранении

технико-экономических показателей может быть принято решение о продолжении

эксплуатации.


В комплект поставки насоса входит:


- соединительная муфта;

- паспорт*;

- руководство по эксплуатации Н03.3.302.00.00.000РЭ;

- руководство по эксплуатации на КИП- Д Н03.3.302.00.00.000 РЭ***;

- эксплуатационная документация на торцовое уплотнение **;

- обоснование безопасности Н03.3.302.00.00.000 ОБ*4

- ограждение муфты***;

- рама***;

- комплект запасных частей (приложение Ж);

- контрольно-измерительные приборы (приложение И)***;

- комплект монтажных частей (приложение К)***.


В комплект поставки агрегата входят:


- насос (в соответствии с п.1.3.1, кроме паспорта на насос);

- ограждение муфты;

- электродвигатель (приложение В);

- рама;

- паспорт*;

- эксплуатационная документация на электродвигатель.


Примечания

1. По заказу потребителя агрегат может комплектоваться автоматизированной системой управления согласно Д Н03.3.302.00.00.000 РЭ.

2. Возможна комплектация агрегата другими двигателями, не указанными в приложении.

3. Запасные части или любые другие детали, необходимые потребителю для ремонта

4. насоса, поставляются по договору за отдельную плату.

5. По заказу потребителя для контроля температуры подшипниковых опор в насосе могут устанавливаться реле температуры ДТ-1-Р 5Д2.821.016ТУ.

6. По заказу потребителя для контроля вибрации подшипниковых опор насос может комплектоваться вибропреобразователями однокомпанентными

АР19, АР30, АР31, АР32 АР33 или трехкомпанентными – АР20, АР21, АР22.

7. По требованию договора возможна установка постоянных термо- и вибродатчиков.


* При поставке на экспорт паспорт в комплект поставки не входит

** При поставке с торцовыми уплотнениями.

*** Поставка производится по требованию заказчика и за отдельную плату

*4 Поставка производится по требованию заказчика



Быстроизнашивающиеся части и ЗИП насоса 1Д630-90


Таблица 4


Наименование Номер чертежа Кол., шт. Масса кг, (1шт.) Марка насоса
Кольцо уплотняющее Н03.3.324.01.01.002 2 1,9 1Д630-90
Колесо рабочее Н03.3.324.01.01.001 1 39 1Д630-90
Втулка защитная Н03.3.323.01.01.004А 2 2,85 1Д630-90
Скоба ремонтная Н03.3.302.01.00.003Р-01 2 2,7 1Д630-90
Подшипник 313 ГОСТ8338-75 2 2,11 1Д630-90
Кольцо упругой втулки 0603.404741.0001* комплект

Набивка графитовая НГФ-ХБ 10х10 ТУ5728-004-17172478-99 комплект 0,042 1Д630-90


* Исполнение кольца упругой втулки - в зависимости от комплектующего оборудования.



Монтажные части к насосу 1Д630-90


Таблица 5


Наименование Нормативно-техническая документация Кол., шт Марка насоса
Муфта упругая втулочно-пальцевая* Н03.3.323.00.00.050 1 1Д630-90
Ответные фланцы** Н03.3.302.00.00.012-5 1 1Д630-90
Заглушки Паронит ПОН-Б1,0 ГОСТ481-80 Н03.3.302.01.00.011 1 1Д630-90
Шпилька (фундаментный болт) Н03.629.00.00.007 (Н03.629.00.00.007-01) 6 1Д630-90
Подкладка*** 0603.5061123.0001 12 1Д630-90
Заглушки Паронит ПОН-Б1,0 ГОСТ481-80 Н03.3.324.01.00.012 1 1Д630-90
Шпилька - фундаментный болт Н03.629.00.00.007 (Н03.629.00.00.007-01) 6 1Д630-90
Гайка М30-6Н.6 (Гайка М30-6Н.6.019) ГОСТ 5915-70 12 1Д630-90
Шайба 30.02.08кп ГОСТ 11371-78 Н03.809.00.00.002 (Н03.809.00.00.002-01) 6 1Д630-90


Поставка монтажных частей проводится по требованию заказчика за отдельную плату


* Исполнение муфты в зависимости от комплектующего оборудования и поставки, стоимость муфты входит в цену насоса.

** Поставка ответных фланцев производится совместно с крепежом в соответствии со спецификацией насоса.

*** В зависимости от комплектующего оборудования.



Схема монтажа 1Д630-90


Рис. 3

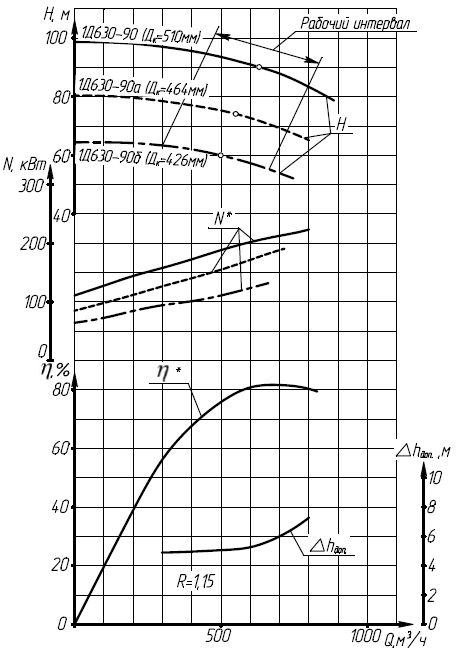

Гидравлическая характеристика насоса 1Д630-90


Рис. 4




Условные обозначения:


Насос 1Д630-90 У2 ТУ26-06-1510-88

где :

1Д630-90 т-А-Е-У2 ТУ26-06-1510-88

1 – номер модификации;

Д - тип насоса (двухстороннего входа);

630 - подача, м3/ч;

90 - напор, м;

А - буквы «а», «б» и «м» после цифр - индекс обточки рабочего колеса

(м- увеличенный, а или б – уменьшенные диаметры рабочего колеса);

Тип уплотнения вала: без обозначения – двойной сальник, т – одинарное торцовое.


Исполнение по материалу проточной части:


детали корпуса/рабочее колесо:

- без обозначения – серый чугун (СЧ 25),

-пкп- серый чугун с противокоррозионным покрытием проточной части корпуса и крышки;

- А- углеродистая сталь (сталь 25Л),

- К- хромоникелевая сталь типа 12Х18Н9Т.

- Б- рабочее колесо из бронзы


Индекс исполнения:

без обозначения – для насосов (агрегатов), предназначенных для эксплуатации в

не взрыво -и пожароопасных производствах;

«Е» - для насосов (агрегатов), предназначенных для эксплуатации во взрыво - и

пожароопасных производствах.

Дополнительно при заказе и переписке должны указываться при необходимости –

категория помещения по НПБ 105-03 и зона установки агрегата по ГОСТ Р 51330.9-99


индекс исполнения:

У - климатическое исполнение

2 - категория размещения

По требованию потребителя возможна установка двойного торцового уплотнения типа

«тандем» или одинарного со вспомогательным.

ТУ26-06-1510-88 - - технические условия изготовления насоса;




 Взаимозаменяемость:



Наименование


Подача
(м3/ч)


Напор
(м)


Частота вращен.
(об/мин)


Мощность э/д
(кВт)

Масса
(кг)

Габариты
L х B х X (мм)

Насос 1Д200-90

200

90

2900

90

820

1727х530х815

Насос 1Д630-90а

630

90

1450

200

1880

2555х1000х1085

Насос 1Д1600-90б

870

30

1500

400

2576

2736х1200х1240

Насос Д200-36б

180

25

1450

22

633

1422х799х730

Насос Д3200-33а

2800

25

980

315

5100

3445х1760х1800

1Д315-71

315

71




Параллельное соединение двух насосов.

ЦНС300/120

315

110




Параллельное соединение двух насосов.

X200-I50-500

315

80




Параллельное соединение двух насосов.




 Старое название:

с 1973 года

с 1982 года

с 1990 года

8НДВ

Д630-90

1Д630-90









Отзывы


14.03.2021   Юлия

Приобретали насос 1Д630-90, остались очень довольны качеством и обслуживанием, очень быстро всё доставили, спасибо!
  Ответить



Отзыв о статье: 1Д630-90 Насос горизонтальный двухсторонего входа

Имя
Email (не публикуется)
Отзыв
- Защитный код


ЗАВОДЫ-ПАРТНЕРЫ



КОНСУЛЬТАНТЫ

icq icq   673-568-755  Евгения
icq skype   aendako   Алексей



НОВАЯ СТАТЬЯ

26.11.22 | 12:29:41

Промышленный центробежный насос

Часто производственные задачи такие, что не обойтись без организации автономной системы водоснабжения. И для ее создания требуется специальное оборудование, основой которого являются промышленные насосы для воды. Они выбираются с учетом технических характеристик источника воды (скважины), требуемых объемов перекачиваемой жидкой среды, числа потребителей воды и других параметров.  Читать..

Все статьи >>
