Название
|
|
|
Цена
|
|
Насос ПР 12,5/12,5СП без двиг | | | 38 600 руб. |  | В корзину |
Насос ПР 12,5/12,5СП с двиг 2,2 кВт | | | 42 911 руб. |  | В корзину |
Насос ПР 12,5/12,5СП с эл/дв 3кВт | | | 44 225 руб. |  | В корзину |

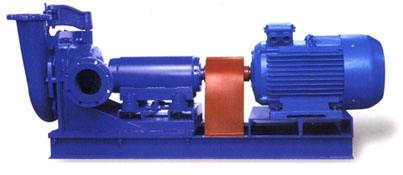

Насос песковый горизонтальный ПР 12,5/12,5СП
Вернуться к
каталогу насосов
Наша компания осуществляет комплексные поставки насоса со склада и
под заказ по дилерским ценам. Доставка до места, любой транспортной компанией,
по желанию заказчика.
Таблица 1. Технические характеристики
насос | Q куб.м/ч | H, м | Δ, мм | тип ЭД | N, кВт | n, кВт/об.мин |
ПР 12,5/12,5СП | 12,5 | 12,5 | 8 | АИР 90 L4 | 2,2 | 1500 |
ПР 12,5/12,5СП | 12,5 | 12,5 | 8 | АИР 100 S4 | 3 | 1500 |
Где,
Q – производительность;
Н – напор;
Δ – максимальный размер твердых частиц;
N – мощность двигателя;
n – частота вращения рабочего колеса;
η – КПД;
Ду Вх диаметр входного патрубка, мм
Ду вых – диаметр нагнетательного патрубка, мм
Таблица 2 Размеры и вес
насос | M насоса,кг | M агрегата, кг | η | LxBxH | Ду, вх | Ду. Вых |
ПР 12,5/12,5СП-2,2 | 51 | 69 | 35,00% | 854x355x392 | 50 | 40 |
ПР 12,5/12,5СП-3,0 | 51 | 78 | 35,00% | 840x360x365 | 50 | 40 |
Рис 1 Габариты насоса
Рис 2 Устройство насоса
НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ
Предназначен для перекачивания продуктов обогащения руд и глиноземного производства, песчаных и других абразивных гидросмесей с водородным показателем рН от 6 до 8, плотностью до 1300 кг/м3, концентрацией твердых включений до 25%, максимальными размерами до 8 мм, температурой от 5°С до 60°С.
Насос применяется в горнорудной, металлургической, строительной и других отраслях промышленности. Насос не предназначен для перекачивания жидкостей во взрыво- и пожароопасных условиях.
КонструкцияНасоса пескового горизонтального ПР 12,5/12,5СП
Горизонтальный электронасосный агрегат с центробежным консольным одноступенчатым насосом.
Насосы П, ПР, ПК с осевым всасывающим патрубком. Насосы ПБ - боковым.
Центробежный насос ПР 12,5/12,5-СП - это насосы одноступенчатые с открытым рабочим колесом одностороннего входа.
Материал проточной части -износостойкая резина, рабочее колесо из чугуна ИЧХ28Н2. (Если в конце обозначения поставлены буквы РП - это значит, что проточная часть футерована резиной, а рабочее колесо из полиуретана СКУ-ПФR13-100). Уплотнение вала - сальниковое с подводом промывочнйо воды (СП).
Условные обозначения
Насос песковый горизонтальный ПР 12,5/12,5СП-3,0 УХЛ4
где ,
П –песковый;
Р- проточная часть резина, с осевым входом
12,5 – подача гидросмеси, м3/ч;
12,5 – напор, м вод.ст.
СП- сальниковое промывочное уплотнение вала
3,0- мощность электродвигателя
УХЛ – климатическое исполнение по ГОСТ 15150-69
4 - категория размещения по ГОСТ 15150-69
