Насос ПВП 12,5-12,5 песковый полупогружной


 Название            Цена
Насос ПВП 12,5-12,5 без двиг42 400 руб.В корзину
Насос ПВП 12,5/12,5 с эл/дв 3 кВт47 625 руб.В корзину





Насос песковый полупогружной ПВП 12,5-12,5







Технические характеристики насоса ПВП 12,5-12,5


Наименование

Qкуб.м/ч

H, м

глуб. Погр. М

Δ, мм

тип ЭД

N, кВт

n, кВт/об.мин

ПВП12,5-12,5

12,5

12,5

0,5

4

АИР 90L3

2,2

1500


Q – производительность;

Н – напор;

Δ – максимальный размер твердых частиц;

N – мощность двигателя;

n – частота вращения рабочего колеса;



Размеры и вес насоса ПВП 12,5-12,5


насос

M насоса,кг

M агрегата, кг

D нагн. Патр

LxBxH

ПВП 12,5-12,5

81

100

40

90х225х1341

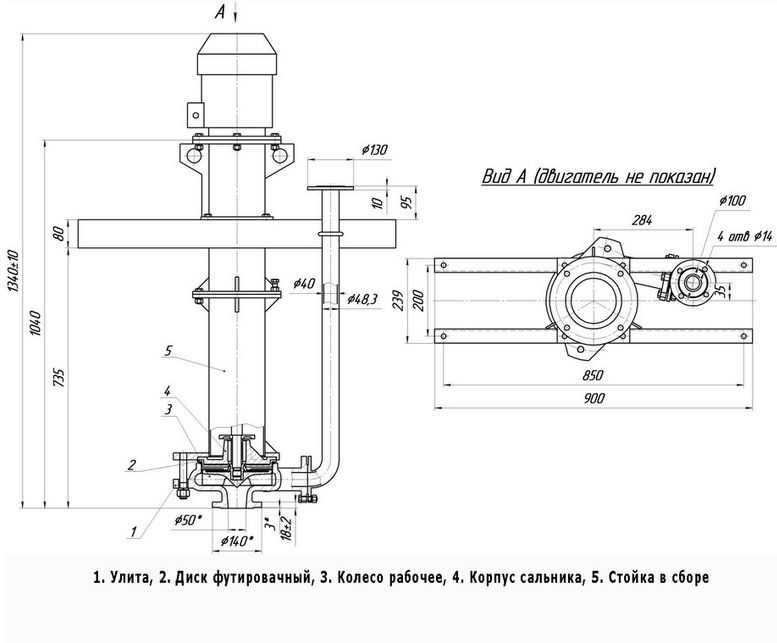

Рис 1

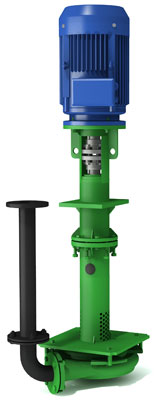

Рис 2











НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ


Центробежный электронасосный агрегат ПВП 12,5-12,5

предназначен для перекачивания продуктов обогащения руд и глиноземного

производства, песчаных и других абразивных гидропримесей с водородным показателем

рН от 6 до 8, плотностью до 1300 кг/м 3, концентрацией твердых включений до 25%, температурой до плюс 60 оС. Агрегат предназначен для эксплуатации в отапливаемых помещениях, или в не отапливаемых помещениях и под навесом при темпера окружающего воздуха от - 30° до + 40° С.
Насосы ПВП 12,5-12,5 могут применяться для гидротранспортировки пульпы из зумпфов, колодцев, водосборников и других емкостей на обогатительных фабриках при смыве полов,

а также для перекачки пенных пульп.





Конструкция насос пескового полупогружногоПВП 12,5-12,5


Вертикальный полупогружной электронасосный агрегат с центробежным консольным одноступенчатым насосом (песковым).

С боковым входом гидросмеси..

Материал деталей проточной части: рабочее колесо - износостойкая резина; диск футеровочный - износостойкая резина; улита - износостойкий чугун.

Уплотнение вала - сальниковое с подводом промывочной воды.

Герметизация подшипников от перекачиваемой жидкости осуществляется узлом,

состоящим из щелевого уплотнения, разделительной камеры и резиновой

армированногой манжеты. Агрегат установлен на горизонтальных опорных

конструкциях. Привод насоса осуществляется через упругую муфту.


Для насосов ПВП 12,5-12,5  подвод перекачиваемой жидкости к рабочему колесу

производится через решётку, предохраняющей от попадания в рабочую полость насосов крупных включений, отвод - через трубу вертикально вверх. Рабочее колесо насосов закрытого типа. Направление вращения ротора - против хода часовой стрелки, если

смотреть со стороны двигателя. Насос и агрегат изготовлены в общепромышленном исполнении и не допускают установки во взрывоопасных и пожароопасных производствах, помещениях и установках, а также не должны использоваться для перекачивания горючих

и легковоспламеняющихся жидкостей.




Условные обозначения

Насос песковый полупогружнойПВП 12,5-12,5-3,0

где:

Ппесковый,
Ввертикальный,
Пполупогружной,
12,5подача в м 3/ч,
12,5напор в м,
3,0мощность приводного электродвигателя, кВт.



Взаимозаменяемость:


НаименованиеQ (м3/ч)H (м)n (об/мин)N (кВт)М (кг)Габариты (мм)
Насос П 12,5/12,512,512,515002,268854х392х147
Насос П 12,5/12,512,512,51500377854х392х147
Насос ПР 12,5/12,512,512,515002,269854х392х147


Смотрите также цену и характеристики погружных насосов.
