Насос ПВП 63-22,5 песковый полупогружной


 Название            Цена
Насос ПВП 63-22,5 без двиг83 100 руб.В корзину
Насос ПВП 63/22,5 с эл/дв 15 кВт106 055 руб.В корзину

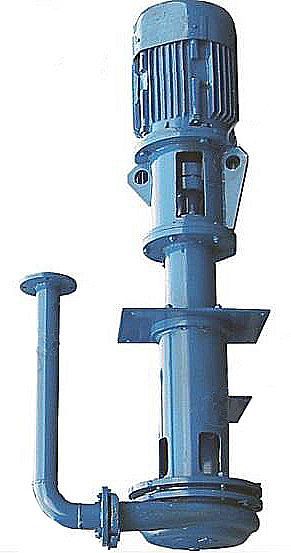

Насос песковый полупогружной ПВП 63-22,5



Вернуться к каталогу насосов


Наша компания осуществляет поставки насоса со склада и под заказ

по дилерским ценам.

Доставка до места, любой транспортной компанией, по желанию заказчика.



Технические характеристики насоса ПВП 63-22,5







Наименование

Qкуб.м/ч

H, м

глуб. Погр. М

Δ, мм

тип ЭД

N, кВт

n, кВт/об.мин

ПВП 63/22,5

63

22,5

0,5

6

АИР 160S4

15

1500



Q – производительность;

Н – напор;

Δ – максимальный размер твердых частиц;

N – мощность двигателя;

n – частота вращения рабочего колеса;



Размеры и вес насоса ПВП 63-22,5


насос

M насоса,кг

M агрегата, кг

D нагн. Патр

LxBxH

ПВП 63/22,5

200

362

69

1200х405х1825

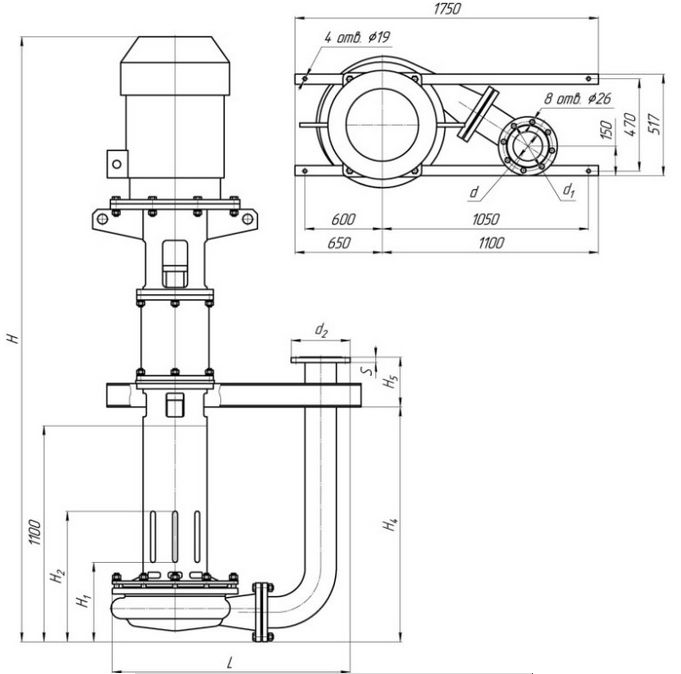

Рис 1



Типоразмер пескового агрегатаРазмеры, мм
НН1Н2Н4В1dd1d2d3l1
ПВП63/22,51845215345605381801456815752


Рис 2










НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ


Центробежный электронасосный агрегат ПВП 63-22,5

предназначен для перекачивания продуктов обогащения руд и глиноземного производства, песчаных и других абразивных гидропримесей с водородным показателем рН от 6 до 8, плотностью до 1300 кг/м 3, концентрацией твердых включений до 25%, температурой

до плюс 60 оС. Агрегат предназначен для эксплуатации в отапливаемых помещениях,

или в не отапливаемых помещениях и под навесом при темпера окружающего воздуха

от - 30° до + 40° С.


Насосы ПВП 63-22,5 могут применяться для гидротранспортировки пульпы из зумпфов, колодцев, водосборников и других емкостей на обогатительных фабриках при смыве

полов, а также для перекачки пенных пульп.

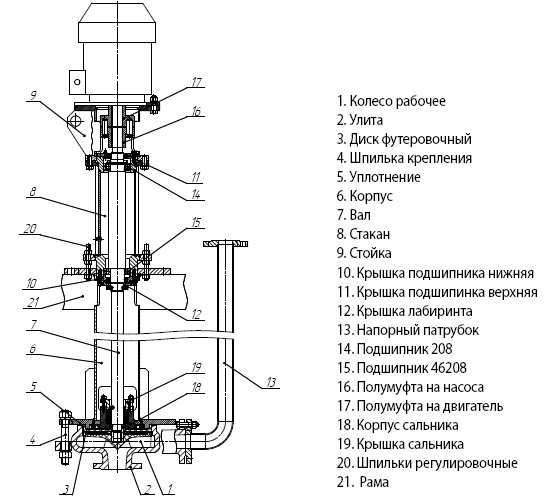

Конструкция насос пескового полупогружногоПВП 63-22,5


Вертикальный полупогружной электронасосный агрегат с центробежным консольным одноступенчатым насосом (песковым).

С боковым входом гидросмеси..

Материал деталей проточной части: рабочее колесо - износостойкая резина; диск футеровочный - износостойкая резина; улита - износостойкий чугун.

Уплотнение вала - сальниковое с подводом промывочной воды.

Герметизация подшипников от перекачиваемой жидкости осуществляется узлом, состоящим из щелевого уплотнения, разделительной камеры и резиновой армированногой манжеты. Агрегат установлен на горизонтальных опорных конструкциях. Привод насоса осуществляется через упругую муфту.

Для насосов ПВП 63-22,5  подвод перекачиваемой жидкости к рабочему колесу производится через решётку, предохраняющей от попадания в рабочую полость насосов крупных включений, отвод - через трубу вертикально вверх. Рабочее колесо насосов закрытого типа. Направление вращения ротора - против хода часовой стрелки, если смотреть со стороны двигателя. Насос и агрегат изготовлены в общепромышленном исполнении и не допускают установки во взрывоопасных и пожароопасных производствах, помещениях и установках, а также не должны использоваться для перекачивания горючих и легковоспламеняющихся жидкостей.




Условные обозначения


Насос песковый полупогружнойПВП 63-22,5-11

где:

Ппесковый,
Ввертикальный,
Пполупогружной,
63подача в м 3/ч,
22,5напор в м,
11мощность приводного электродвигателя, кВт.



Взаимозаменяемость:


НаименованиеQ (м3/ч)H (м)n (об/мин)N (кВт)М (кг)Габариты (мм)
Насос ПРВП 63/22,56322,51500153891782х1200х340
Насос ПКВП 63/22,56322,51500113891782х1200х340


Смотрите также цену и характеристики погружных насосов.
