Насос ПВП 100/31,5 песковый полупогружной


 Название            Цена
Насос ПВП 100/31,5 без двиг156 100 руб.В корзину
Насос ПВП 100/31,5 с двиг 30 кВт189 871 руб.В корзину




Насос песковый полупогружной ПВП 100/31,5



Вернуться к каталогу насосов



Наша компания осуществляет поставки насоса со склада и под заказ

по дилерским ценам.

Доставка до места, любой транспортной компанией, по желанию заказчика.



Технические характеристики насоса ПВП 100/31,5






Наименование

Qкуб.м/ч

H, м

глуб. Погр. М

Δ, мм

тип ЭД

N, кВт

n, кВт/об.мин

ПВП100/31,5

100

31,5

1

6

АИР 180М4

30

1500



Q – производительность;

Н – напор;

Δ – максимальный размер твердых частиц;

N – мощность двигателя;

n – частота вращения рабочего колеса;



Размеры и вес насоса ПВП 100/31,5


насос

M насоса,кг

M агрегата, кг

D нагн. Патр

LxBxH

ПВП 100/31,5

456

665

81

1680х49х2414

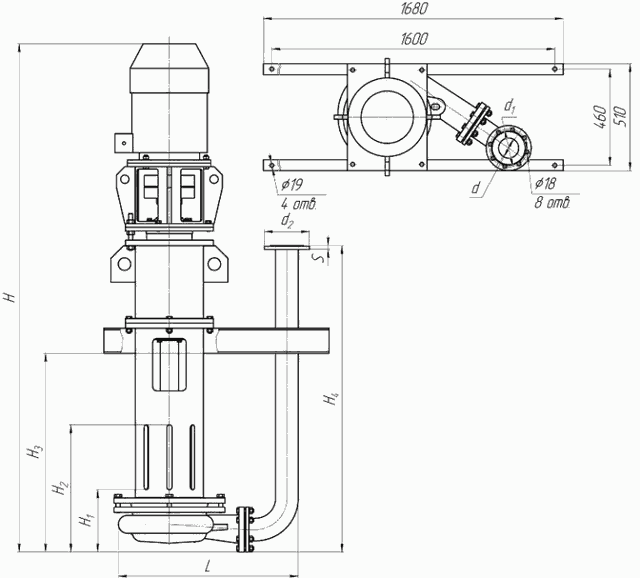

Рис 1




Типоразмер пескового агрегатаРазмеры, мм
НН1Н2Н3Н4dd1d2LSl1
ПВП100/31,5244029060095014508016195910184



Рис 2












НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ


Центробежный электронасосный агрегат ПВП 100/31,5

предназначен для перекачивания продуктов обогащения руд и глиноземного

производства, песчаных и других абразивных гидропримесей с водородным

показателем рН от 6 до 8, плотностью до 1300 кг/м 3, концентрацией твердых

включений до 25%, температурой до плюс 60 оС. Агрегат ПВП 100/31,5 предназначен для

эксплуатации в отапливаемых помещениях, или в не отапливаемых помещениях и под навесом при темпера окружающего воздуха от - 30° до + 40° С.
Насосы могут применяться для гидротранспортировки пульпы из зумпфов, колодцев, водосборников и других емкостей на обогатительных фабриках при смыве полов,

а также для перекачки пенных пульп.



Конструкция насос пескового полупогружногоПВП 100/31,5


Вертикальный полупогружной электронасосный агрегат с центробежным консольным одноступенчатым насосом (песковым).

С боковым входом гидросмеси..

Материал деталей проточной части: рабочее колесо - износостойкая резина; диск футеровочный - износостойкая резина; улита - износостойкий чугун.

Уплотнение вала - сальниковое с подводом промывочной воды.

Герметизация подшипников от перекачиваемой жидкости осуществляется узлом,

состоящим из щелевого уплотнения, разделительной камеры и резиновой

армированногой манжеты. Агрегат ПВП 100/31,5 установлен на горизонтальных опорных

конструкциях. Привод насоса осуществляется через упругую муфту.


Для насосов ПВП 100/31,5 подвод перекачиваемой жидкости к рабочему колесу

производится через решётку, предохраняющей от попадания в рабочую полость насосов крупных включений, отвод - через трубу вертикально вверх. Рабочее колесо насосов закрытого типа. Направление вращения ротора - против хода часовой стрелки,

если смотреть со стороны двигателя. Насос и агрегат изготовлены в общепромышленном исполнении и не допускают установки во взрывоопасных и пожароопасных производствах, помещениях и установках, а также не должны использоваться для перекачивания

горючих и легковоспламеняющихся жидкостей.




Условные обозначения


Насос песковый полупогружнойПВП 100/31,5-30

где:

Ппесковый,
Ввертикальный,
Пполупогружной,
100подача в м 3/ч,
31.5напор в м,
3мощность приводного электродвигателя, кВт.



Взаимозаменяемость:


НаименованиеQ (м3/ч)H (м)n (об/мин)N (кВт)М (кг)Габариты (мм)
Насос ПР 63/31,56331,5150015367170х560х1441


Смотрите также цену и характеристики погружных насосов.
