Насос ПРВП 12,5/12,5 песковый полупогружной


 Название            Цена
Насос ПРВП 12,5/12,5СП без двиг42 400 руб.В корзину
Насос ПРВП 12,5/12,5СП с двиг 3 кВт47 625 руб.В корзину





Насос песковый полупогружнойПРВП 12,5/12,5



Вернуться к каталогу насосов



Наша компания осуществляет поставки насоса со склада и под заказ

по дилерским ценам.

Доставка до места, любой транспортной компанией, по желанию заказчика.



Технические характеристики насоса ПРВП 12,5/12,5




Наименование

Qкуб.м/ч

H, м

глуб. Погр. М

Δ, мм

тип ЭД

N, кВт

n, кВт/об.мин

ПРВП 12,5/12,5СП

12,5

12,5

0,5

2

АИР 100S4

3

1500



Q – производительность;

Н – напор;

Δ – максимальный размер твердых частиц;

N – мощность двигателя;

n – частота вращения рабочего колеса;






Размеры и вес насоса ПРВП 12,5/12,5


насос

M насоса,кг

M агрегата, кг

D нагн. Патр

LxBxH

ПРВП 12,5/12,5СП

81

109

40

900x225x1341

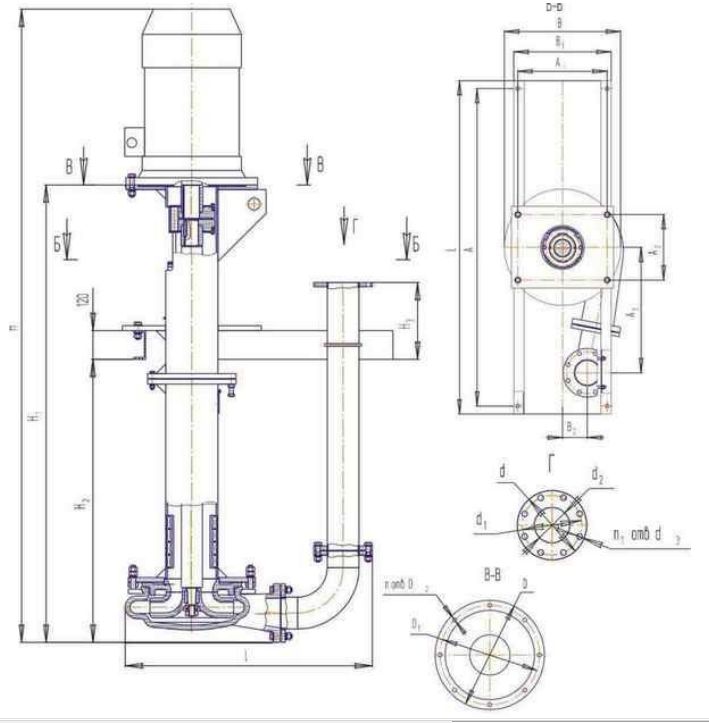

Рис 1

Типоразмер пескового агрегатаРазмеры, мм
НН1Н2Н4LlАА1А2А3ВВ1В2
ПРВП 12,5-12,51341104173517590046585020016528422522535



Рис 2





НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ



Насос ПРВП 12,5/12,5 предназначен для перекачивания продуктов обогащения руд и глиноземного производства, песчаных и других гидросмесей плотностью до 1300 кг/м3, с температурой от +5 до +60°С,с рН от 6 до 8, с твердыми включениями максимальной плотностью до 7400 кг/м3,





Конструкция насос пескового полупогружногоПРВП 12,5/12,5


Вертикальный полупогружной электронасосный агрегат с центробежным консольным одноступенчатым насосом (песковым).

Материал проточной части - чугун. Уплотнение вала - сальниковое с подводом

промывочной воды.

С опорами вне перекачиваемой жидкости. Материал проточной части: корпус

гуммирован износостойкой резиной, рабочее колесо - износостойкий чугун ИЧХ28Н2. Уплотнение вала - сальниковое с подводом промывочной воды.

Размеры твёрдых включений- до 2 мм;


Герметизация подшипников от перекачиваемой жидкости осуществляется узлом,

состоящим из щелевого уплотнения, разделительной камеры и резиновой

армированногой манжеты. Агрегат установлен на горизонтальных

опорных конструкциях. Привод насоса ПРВП 12,5/12,5 осуществляется через упругую муфту.

Для насосов ПРВП 12,5/12,5  нагнетательная труба расположена вертикально вверх, всасывающая часто - вертикально вниз по оси насоса. В конструкции насоса всасывающий патрубок не предусмотрен.

Рабочее колесо полуоткрытого типа. Направление вращения ротора - против хода

часовой стрелки, если смотреть со стороны двигателя.

Насос и агрегат  ПРВП 12,5/12,5 изготовлены в общепромышленном исполнении и не допускают установки во взрывоопасных и пожароопасных производствах, помещениях и установках, а также не должны использоваться для перекачивания горючих и легковоспламеняющихся жидкостей.



Условные обозначения

Насос песковый полупогружнойПРВП 12,5/12,5

где ,

П –песковый;

Р-Материал проточной части гуммирован износостойкой резиной

В - вертикальный

П- полупогружной

12,5 – подача гидросмеси, м3/ч;

12,5– напор, м вод.ст.






Взаимозаменяемость:



Наименование

Q (м3/ч)

H (м)

n (об/мин)

N (кВт)

М (кг)

Габариты (мм)

Насос П 12,5/12,5

12,5

12,5

1500

2,2/3

68

854х392х147

Насос ПР 12,5/12,5

12,5

12,5

1500

2,2/3

69

854х392х147



Смотрите также цену и характеристики погружных насосов.
