Насос СМ 150-125-315 для сточно-массных сред


 Название            Цена
Насос СМ 150-125-315/4 без рамы, без двигателя61 580 руб.В корзину
Насос СМ 150-125-315/4 с эл/дв 30 кВт 116 160 руб.В корзину
Насос СМ 150-125-315/4 с эл/дв 37 кВт 131 125 руб.В корзину
Насос СМ 150-125-315/4 с эл/дв 45 кВт 138 520 руб.В корзину
Насос СМ 150-125-315а/4 без рамы, без двигателя 61 580 руб.В корзину
Насос СМ 150-125-315а/4 с эл/дв 30 кВт117 160 руб.В корзину
Насос СМ 150-125-315б/4 без рамы, без двигателя 61 580 руб.В корзину
Насос СМ 150-125-315б/4 с эл/дв 22кВт103 540 руб.В корзину





Насос СМ150-125-315/4 для сточно-массных сред


Вернуться к каталогу насосов



Наша компания осуществляет комплексные поставки насоса со склада и под заказ по

дилерским ценам. Доставка до места, любой транспортной компанией, по желанию

заказчика.




Таблица 1

Технические характеристики насоса СМ150-125-315/4


Тип насоса (агрегата) Q, м куб/час H, м n, об/мин Pвх, кгс/см кв h ДКЗ u
CM150-125-315-4 200 32 1450 2,5 69 3 3
CM150-125-315a-4 180 27,5 1450 2,5 66 3 3
CM150-125-3156-4 160 22,5 1450 2,5 63 3 3
CM150-125-315-6 100 15 960 2,5 66 2,5 3
CM150-125-315a-6 100 12,5 960 2,5 63 2,7 3
CM150-125-3156-6 92 10 960 2,5 60 2,9 3


Где,

Q – производительность, м. куб;

Н – напор, м;

N – мощность двигателя, кВт;

n – частота вращения вала электродвигателя, об/мин;

М – масса агрегата, кг;

Ду Вс. диаметр всасывающего патрубка, мм

Ду наг. – диаметр нагнетательного патрубка, мм

h - КПД насоса в %,

U - утечка через сальник л/час

Pвхдавление на входе, кгс/см кВ

ДКЗ – допускаемый кавитационный запас.



Таблица 2 Габариты насоса СМ150-125-315/4


Обозначение агрегата электродвигатель N, кВт n, об/мин L L1 L2 L5 B D2 H n d M

5A200M4 37 1450 1730 1317 1000 1423 536 445 790 6 19 548
CM150-125-315-4 A200M4 37 1450 1730 1317 1000 1423 536 445 790 6 19 488

ВА200М4 37 1450 1770 1317 1000 1423 536 445 860 6 19 605

АИР180М4 30 1450 1645 1317 1000 1368 536 445 790 6 19 488

A180M4 30 1450 1670 1317 1000 1368 536 445 790 6 19 488
CM150-125-315a-4 5АМХ180М4 30 1450 1645 1317 1000 1368 536 445 790 6 19 488

BA180M4 30 1450 1690 1317 1000 1368 536 445 860 6 19 550

АИМР180M4 30 1450 1670 1317 1000 1368 536 445 850 6 19 540

АИР180Ѕ4 22 1450 1595 1317 1000 1318 536 445 790 6 19 468
CM150-125-315б-4 A180S4 22 1450 1610 1317 1000 1318 536 445 790 6 19 468

5AMX180S4 22 1450 1595 1317 1000 1318 536 445 790 6 19 468

BA180S4 22 1450 1640 1317 1000 1318 536 445 860 6 19 530

АИМР180S4 22 1450 1660 1317 1000 1318 536 445 850 6 19 520

5A160S6 11 960 1635 1162 850 1358 536 445 790 6 19 423

5AMX160Ѕб 11 960 1635 1162 850 1358 536 445 790 6 19 423
CM150-125-315-6 АИР160Ѕ6 11 960 1570 1162 850 1358 536 445 790 6 19 423
CM150-125-315a-6 ВА160Ѕб6 11 960 1670 1162 850 1358 536 445 860 6 19 490

АИМР160Ѕ6 11 960 1690 1162 850 1358 536 445 850 6 19 480

АИРМ 132M6 7,5 960 1465 1065 850 1188 536 445 790 6 19 375

АИР1З2Мб 7,5 960 1465 1065 850 1188 536 445 790 6 19 375

A132M6 7,5 960 1510 1065 850 1188 536 445 790 6 19 375

5AMX132M6 7,5 960 1465 1065 850 1188 536 445 790 6 19 375
CM150-125-3156-6 4BP132M6 7,5 960 1485 1065 850 1188 536 445 840 6 19 410

ВА1З2Мб 7,5 960 1505 1065 850 1188 536 445 850 6 19 405

АИМ1З2Мб 7,5 960 1525 1065 850 1188 536 445 840 6 19 410


Рис 1 Габаритные и присоединительные размеры электронасосов СМ150-125-315/4




Рис 3 Устройство насоса СМ150-125-315/4



1. Корпус насоса 2. Переходной патрубок 3. Фланец кронштейна

4. Крышка сальника 5. Колесо рабочее 6. Обтекатель 7. Гайка 8. Шпилька

9. Гайка 10. Шпилька 11. Сальниковая набивка 12. Корпус уплотнения 13. Вал



НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ насоса СМ150-125-315/4


- В системах водоотведения канализационных стоков промышленных и хозяйственных объектов(структуры ЖКХ, муниципальные водоканалы);


- В дренажных системах для очистки сточных вод;


- Для перекачки и дренирования канализационных стоков на промышленных предприятиях включая предприятия металлургической и нефтеперерабатывающей отраслей;


Конструкция насоса СМ150-125-315/4


Насос СМ150-125-315/4 центробежный, горизонтальный, консольный, с

сальниковым или торцовым уплотнением вала.

Kopпyc насоса СМ150-125-315/4 представляет чугунную отливку, в которой выполнены вход

в насос СМ150-125-315/4 и выходной патрубок, спирально-кольцевой отвод и опорные лапы.

Вход в насос СМ150-125-315/4 расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен в одной плоскости с осью вращения колеса. Конструкция выходного патрубка предусматривает как круглое так и квадратное исполнение.


К корпусу насоса СМ150-125-315/4 шпильками крепится кронштейн.

Кронштейн соединен с корпусом уплотнения болтами.

Гидравлический затвор и охлаждение сальникового уплотнения обеспечивается посредством подвода чистой воды в зону уплотнения, с давлением не менее, чем на 0,1-0,15 MПa

(1-1,5 кгс/см кв) превышающем давление на входе.

Подача затворной жидкости в зону торцового уплотнения не требуется.

Рабочее колесо- центробежное, одностороннего входа, закрытого типа. Рабочее колесо разгружено от осевых сил радиальными лопатками на несущем диске колеса (импеллером).


Ротор насоса СМ150-125-315/4 приводится во вращение электродвигателем через

соединительную втулочно-пальцевую муфту. Допускается применение других типов муфт. Опорами ротора служат два радиально — упорных подшипника, установленных в кронштейне.

Подшипники смазываются консистентной смазкой Литол 24 ГОСТ21150-87.

Направление вращения ротора левое (против часовой стрелки), если смотреть со стороны всасывающего патрубка.


В нижней части корпуса насоса СМ150-125-315/4 имеется отверстие, закрытое пробкой для

слива остатков жидкости при остановке насоса на длительный срок. В кронштейне имеется отверстие, предназначенное для отвода утечек жидкости через сальниковое уплотнение.

В напорном патрубке имеется отверстие для выпуска воздуха при заполнении насоса и используемое затем (при необходимости) для присоединения манометра.


Особенности/преимущества насосов СМ150-125-315/4


- Корпуса насосов имеют собственные опорные лапы, что позволяет производить разборку

насоса без отсоединения трубопроводов;


- Различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик

на месте эксплуатации;


- Применение торцового уплотнения в конструкции насоса позволило расширить область применения насосного агрегата. При агрегатировании с взрывозащищенными двигателями

данные агрегаты допускается применение во взрыво - пожароопасных производствах;


Комплектность насоса СМ150-125-315/4


В комплект поставки насоса входит:

-соединительная муфта;

- кожух защитный (ограждение муфты)*;

-рама*;

-комплект быстроизнашивающихся деталей (приложение Д)*;

-контрольно-измерительные приборы (приложение Ж)*;

-комплект монтажных частей (приложение Е)*;

-руководство по эксплуатации H49.883.01.00.000 РЭ;

-паспорт H49.883.01.00.000 ПC;


В комплект поставки агрегата входит:

-насос в соответствии с п. 1.3.1;

-кожух защитный (ограждение муфты);

-электродвигатель;

-эксплуатационная документация на электродвигатель;

-рама.


Примечания

1. По требованию заказчика возможна поставка насоса с муфтой, ограждением

муфты на раме, но без электродвигателя.

2. По заказу потребителя агрегат может комплектоваться преобразователем

частоты переменного тока на соответствующую мощность приводного электродвигателя.


Показатели надежности насоса СМ150-125-315/4


Средняя наработка до отказа, ч 6000

Средний ресурс до капитального ремонта, ч 20000

Среднее время до восстановления, ч 8

Срок сохраняемости, лет 2

Назначенный ресурс, ч 40000

Назначенный срок службы, лет 6

Коэффициент технического использования 0,95

Критерием отказа является снижение подачи и напора более чем на 10% от

номинального значения.

Критерием предельного состояния насоса является снижение подачи и напор

более чем на 20% от номинального значения из-за износа корпуса.


Примечания

1 Показатели надежности подтверждаются статистическими данными с мест

эксплуатации типовых представителей, а также результатами подконтрольно

эксплуатации.

2 Величина наработки до отказа указана без учета замены сальниковой набивки

3 Срок службы и величина наработки до отказа обеспечивается соблюдением

выполнением указаний, инструкций и регламентных работ изложенных в РЭ.


Таблица 2 Быстроизнашивающихся деталей насоса СМ150-125-315/4





Нормативно- техническая документация или обозначение чертежа
Наименование Кол шт. Macca1 шт. кг Примечание




Кольцо 340-350-58-2-2 1 0,03 ГОСТ 9833-73/ ГОСТ 18829-73 TУ 38.005.924-2002* CM150-125-315
340-350-58-2-3012*





0,98 H49.889.01.00.007 CM150-125-315
Втулка защитная 1 0,98 H49.889.01.00.007-01*


0,82 H49.883.01.01.024-03 CM150-125-315
Кольцо уплотняющее 1 0,82 H49.883.01.01.024-08*
Подшипник 46311 или 2 1,37 ГОСТ 831-75 CM150-125-315
66311


16,5 H49.889.01.00.003 CM150-125-315
Колесо рабочее 1
-1 CM150-125-315a



-2 CM150-125-3156
Шайба 1 0,02 H49.941.01.00.012Y-07


CM150-125-315
Обтекатель 1 0,25 H49.908.01.00.004-1*


CM150-125-315
Набивка диагонального

ГОСТ 5152-84 TY2573-004-13267785-03 *
плетения марки

CM150-125-315
AП 31 10x10 L=22Омм 5 0,02
Набивка Графлекс H1100 10x10 L=22Омм*


Уплотнение торцовое 1 0,22
СМ150-125-315-т
212.N2.055.882KK или MG1/55-G60 QIQIVGG
Кольцо**


СМ150-125-315-т
042-048-36-2-2 1 0,01 ГОСТ 9833-73/ ГОСТ 18829-73 TY38.005.924-2002*
042-048-36-2-3012*




*Экспорт в тропики
**Только для насосов с торцовым уплотнением вала
Примечание — Быстроизнашивающиеся детали поставляются по отдельному договору и за отдельную плату.

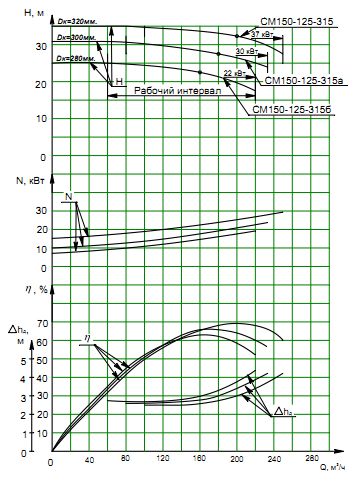

Рис. 3 Гидравлическая характеристика насоса СМ150-125-315/4




Условные обозначения:

Агрегат СМ150-125-315а/4 ат-Е УХЛ 3.1, TУ26-06-1672-95

Где,

СМ — сточно-массный;

150 — диаметр входного патрубка, мм;

125 — диаметр выходного патрубка, мм;

315 — диаметр рабочего колеса (условный), мм;

а, 6- индекс обточки рабочего колеса (а или 6 —уменьшенные диаметры рабочего колеса).

Тип уплотнения вала:

без обозначения — двойной сальник, т — одинарное торцовое.

Частота вращения:

2 — 48,4 с" (2900 об/мин);

4 — 24,2 с" (1450 об/мин);

6 — 16,0 с" (960 об/мин).

Индекс исполнения:

без обозначения — для насосов (агрегатов), предназначенных для эксплуатации в не взрыво -и пожароопасных производствах;

«Е» - для насосов (агрегатов), предназначенных для эксплуатации во взрыво

- и пожароопасных производствах. по ГОСТ Р 52743-2007.

TУ26-06-1672-95 – технические условия изготовления насоса.



Взаимозаменяемость:

Старые названия насосов


После 1991 г

До 1991 г

До 1982 г

СМ 150-125-400/4

СД 160/45

ФГ 144/46

СМ 150-125-315а/4

СД 250/22,5

ФГ 216/24
