Насос СД 800/32 фекальный сточно-динамический


 Название            Цена
Насос СД 800/32 без рамы, без дв206 520 руб.В корзину
Насос СД 800/32, двиг 315M6 160 кВт 513 880 руб.В корзину




Насос СД 800/32 фекальный канализационный



Купить насос




Купить насос СД 800/32 по лучшей цене с доставкой


Наша компания осуществляет комплексные поставки насоса со склада и под заказ по
дилерским ценам. Доставка до места, любой транспортной компанией, по желанию
заказчика. У нас можно купить насосы по  лучшей цене и в самые короткие сроки.







Технические характеристики насоса СД 800/32


Таблица 1



марка

Подача м куб/ч

Напор, м

Частота вращения

Диаметр рабочего колеса, мм

Кав запас

КПД,%

Тип Эл двиг

N, эл двиг, кВт

СД800/32

800

32

16,0

(960)

530

6.0

66

5АН315В6

160

СД800а/32

720

30

16,0

(960)

510

6.0

66

А315М6

132

СД800б/32

600

28

16,0

(960)

490

6,0

66

A315S6

110





Где:

Q – производительность, м. куб;

Н – напор, м;

N – мощность двигателя, кВт;

n – частота вращения вала электродвигателя, об/мин;

М – масса агрегата, кг;

Ду Вс. диаметр всасывающего патрубка, мм

Ду наг. – диаметр нагнетательного патрубка, мм



Размеры и вес насоса СД 800/32



Марка насоса

марка двигателя

n

M

Габариты,мм

Dy вс

Dy нагн

LxBxH

1

СД 800/32

АИР 315M6

1000

3245

2745x1064x1184

250

200



Габариты агрегата СД 800/32


Рис 1.




Разрез насоса СД 450/22,5


Рис 2.




НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ



Насосы СД



предназначены для перекачивания городских и производственных сточных, фекальных вод других загрязненных жидкостей водородным показателем (рН) 6 - 8,5, плотностью которых не превышает 1050 кг/м3, температурой до 80°С, с содержанием образивных частиц не более 1 % по объему, размером не более 5 мм и микротвердостью до 9000 МПа.



Конструкция насоса фекального сточно-динамического СД 800/32



Горизонтальные, консольные, одноступенчатые,



Привод насоса СД

осуществляется электродвигателем через упругую муфту. Для защиты и охлаждения сальникового уплотнения от износа, в узел уплотнения подается затворная жидкость под давлением, превышающим на 0,05-0,1 МПа давление перед уплотнением.



Затворной жидкостью

может служить техническая вода температурой до 40°С.



Агрегаты насосные СД -

могут быть поставлены во взрывобезопасном исполнении для работы во взрывоопасных помещениях всех классов, кроме В - I.



Запрещается использовать насосы

и агрегаты для перекачивания горючих и легковоспламеняющихся жидкостей.



Насосный агрегат состоит

из насоса и приводного двигателя, установленных на общей сварной фундаментной раме и соединенных между собой при помощи упругой втулочно-пальцевой муфты, рассчитанной на соответствующие моменты.



Всасывающий патрубок

расположен по оси насоса, напорный - вертикально вверх. При необходимости напорный патрубок может быть повернут на 90°. в любую сторону.



Материал проточной части:

корпуса насоса, крышки, рабочего колеса - серый чугун СЧ 20 или СЧ 25.

Уплотнение вала - одинарное торцовое или двойной сальник.

Материал вала насоса – сталь 45.






Показатели надежности СД 800/32


Средний ресурс до капитального ремонта, ч, не менее  7000

· Критерием отказа является нарушение нормального функционирования насоса.

· Критериями предельного состояния является снижение напора более чем на 12% от номинального (выработка ресурса).

· Необходимость замены сальниковой набивки не считается отказом насоса.

· Величина наработки на отказ указана без учета замены сальниковой набивки.

· Назначенный срок службы обеспечивается заменой (при необходимости) быстроизнашивающихся частей насоса и комплектующих.

· По достижении насосом назначенного срока службы, при сохранении технико -экономических показателей, может быть принято решение о продолжении эксплуатации.

Насос (агрегат) транспортируется без тары на деревянных салазках.


Гарантированный срок службы – 18 месяцев со дня ввода в эксплуатацию, но не позднее 24 месяцев со дня реализации насоса


Комплектация насоса СД 800/32:


В комплект поставки насоса входят:

• Насос

• Электродвигатель

• Соединительная муфта

• Фундаментная плита или плита из профиля

• Паспорт

• Руководство по эксплуатации

• Возможна поставка комплекта запасных частей за отдельную плату.



Подшипники и сальниковая набивка к насосам


Типоразмер Передняя опора Задняя опора Тип сальниковой набивки ГОСТ 5152-84
агрегата

подш шт подш шт



СД16/25 307 1 307 1 ХПБ8х8
СД 16/10 308 1 308 1 ХПБ8х9
СД32/40 308 1 308 1 ХПБ8х10
СД 50/5 6 46309 1 46309 1 ХПБ8х11
СД70/80 46309 1 46309 1 ХПБ8х12
СД50/10 307 1 307 1 ХПБ8х13
СД25/14 308 1 308 1 ХПБ8х14
СД 100/40 46309 1 46309 1 ХПБ8х15
СД80/32 46309 1 46309 1 ХПБ 10x10
СД 160/10 М 7318 1 7318 1 ХПБ16x16
СД160/45М 7318 1 7318 1 ХПБ16x17
СД250/22.5М 7318 1 7318 1 ХПБ16x18
СД450/22,5 7318 1 7318 1 ХПБ16x19
СД800/32 322 1 322 1 ХПБ16x20

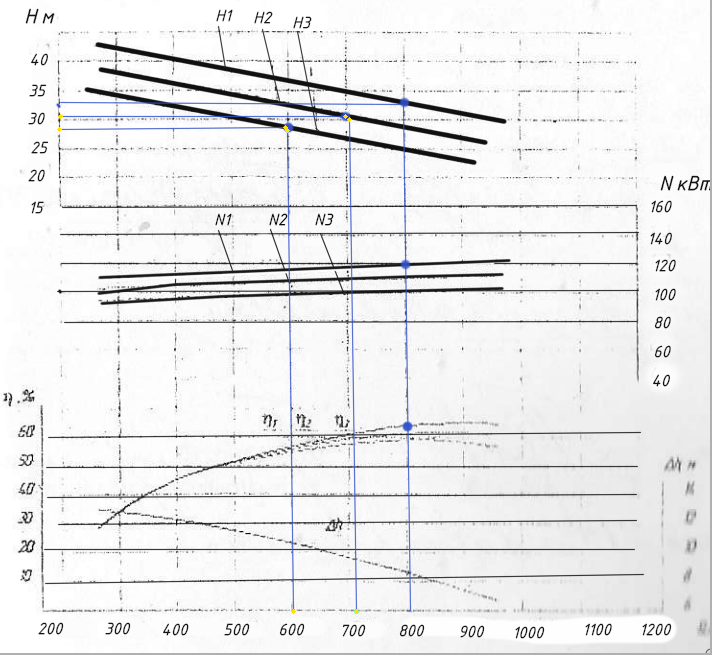

Гидравлическая характеристика насоса СД 800/32


Рис. 3




Условные обозначения

насоса для сточно-массных сред СД 800/32 УХЛ4 ТУ 26-06-1354-82

где,

СД- сточно-динамический насос;

800 - подача (м3/час);
32 - напор (м);

а — первая обточка рабочего колеса (б –вторая обточка р.к.),

без обозначения – двойной сальник,

т – одинарное торцовое.

УХЛ - климатическое исполнение по ГОСТ 15150-69.

4 - категория размещения при эксплуатации по ГОСТ 15150-69.

ТУ 26-06-1354-82 – технические условия изготовления насоса;

Взрывобезопасное исполнение насоса обозначается индексом "Е".



Взаимозаменяемость:


Таблица старых названий насосов


После 1991 г

До 1991 г

До 1982 г

СМ 250-200-400б/4

СД 800/32

ФГ 800/33
