AИР225M6. Электродвигатель общепромышленный асинхронный


 Название    кВт    об/мин    Цена
АИР 225М6 лапы37100075 000 руб.
АИР 225М6 комби37100078 500 руб.

АИР(5АИ) 225М6 Электродвигатель трехфазный общепромышленный




купить электродвигатель


цена электродвигателя в руб с НДС


Наша компания осуществляет комплексные поставки электродвигателей со склада и под заказ по
дилерским ценам. Доставка до места, любой транспортной компанией, по желанию
заказчика. У нас можно купить насосы по  лучшей цене и в самые короткие сроки.




Таблица 1

Технические характеристики электродвигателя АИР(5АИ) 225М6


Двигатель N n, KПД, Kоэф. U, В I, А Масса
кВт Об/мин % мощн кг
АИР225М6 37 1000 92 0,85 380/660 72.7/42 360


Где,

N – мощность двигателя в кВт;

n – частота вращения вала электродвигателя, об/мин;

Iном – номинальный ток, А;

М – масса электродвигателя в кг, для исполнения IM1081;

* показатели у разных производителей могут незначительно отличаться друг от друга



Таблица 2

Габаритные и присоединительные размеры электродвигателя АИР(5АИ) 225М6


Тип ЭД Габ. разм,мм Присоединительные размеры, мм
l30 h31 d24 d10 l1 l10 l31 b10 d1 h d20 d25 d24 d22 n h5 b1
АИР225М6 865 535 550 19 140 311 149 356 65
500 450 550 19 8 69 18

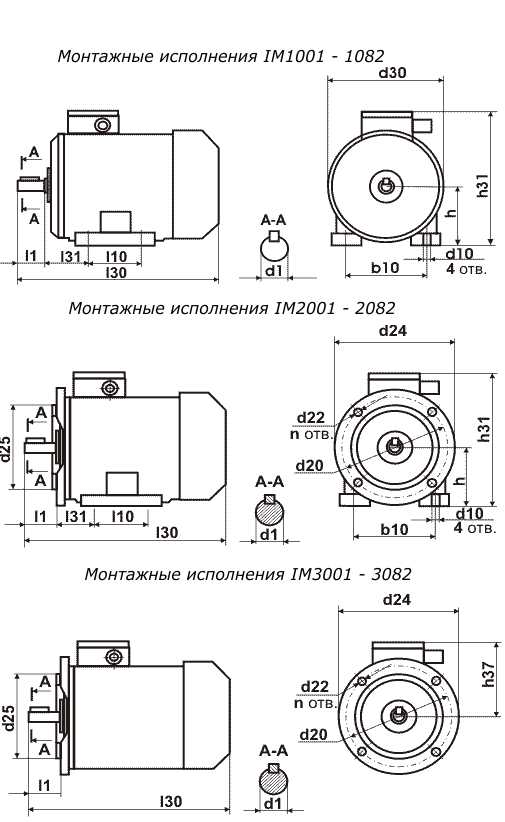

Рис 1. Конструктивные исполнения и способ монтажа по ГОСТ 2479 – 79.



Рис 2. Система охлаждения IC 041 ГОСТ 20459 электродвигателя обдуваемого, закрытого исполнения и степенью защиты IP54 (55).



НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ

Электродвигателя общепромышленного АИР225М6


Двигатели унифицированной серии АИР являются самыми распространёнными в промышленности, за счет простоты конструкции и выгодной стоимости при высокой надежности

в эксплуатации.

Асинхронные электродвигатели АИР, благодаря простоте конструкции, отсутствию подвижных контактов, высокой ремонтопригодности, невысокой цене по сравнению с другими электрическими двигателями применяются практически во всех отраслях промышленности и сельского хозяйства.

Используются для привода различных машин и оборудования, работа которых имеет беспрерывный характер.

Применяются в таких установках, как насосы, вентиляторы, компрессоры, конвейеры, станках,

и пр.



Конструкция электродвигателя

общепромышленного трехфазного асинхронного АИР225М6

Общепромышленные трехфазные асинхронные электродвигатели АИР225М6 изготавливаются

по умолчанию:


- На напряжение: 220/380В 50Гц, (шесть клемм в коробке выводов).

- на 50-132 габарит - 220/380 В;

- на 132-355 габарит - 380/660 В.


- Климатического исполнения: У по ГОСТ 15150-69 (Температура окруж. среды, C°-20 ... +40)


- Категории размещения: 3 по ГОСТ 15150-69; (эксплуатация в закрытых помещениях без регулирования климатических условий).


- Режим работы: продолжительный, S1 по ГОСТ 183-74 (S1: продолжительный при

неизменной нагрузке и стабильности).


- Класс нагревостойкости: F – пиковая температура нагрева обмотки до 150°С. по ГОСТ 8865


- Степень защиты: - IP54. по ГОСТ17494-87

Степень защиты электродвигателя IP54 - согласно International Protection, 5 – защита от пыли, 4 – защита от попадания воды.

Общепромышленные электродвигатели АИР, АИРМ, 5АМ, 5АИ со степенью защиты IP54 (55)

выполнены в закрытом обдуваемом исполнении (рис 2).


- Система охлаждения двигателей - IC 041 по ГОСТ 20459 (МЭК 60034-6). Электродвигатели имеют станину с наружными продольными охлаждающими ребрами.

Охлаждение осуществляется путем обдува станины внешним центробежным вентилятором, расположенным на валу электродвигателя со стороны противоположной приводу и закрытым защитным кожухом.


- Конструктивные исполнения и способ монтажа выполнены по ГОСТ 2479 – 79.

Монтажное исполнение двигателей:

- на лапах (IM 1081, 1001, 1011)

- фланцевые (IM 3081, 3001, 3011) или фланцевые недоступные с обратной стороны (IM 3681)

- комбинированные, лапы+фланец (IM 2081, 2001, 2011).



Общепромышленные электродвигатели серии АИР225М6 отличают:


- возможность кратковременных механических перегрузок;

- простота конструкции;

- простота пуска и легкость его автоматизации ;

- преимущественно постоянная скорость при разных нагрузках;

- повышен КПД за счет высокой точности изготовления;

- снижен уровень шума (до 55 дБ) за счет применения высокоточных подшипников;

- степень защиты IP54 электродвигателей обеспечивает повышенную защищенность оболочки электродвигателя от воды и пыли;

- снижен уровень реактивных токов cosφ (до 0,86), что приводит к значительному снижению риска перенапряжения в сети;

- высокая эксплуатационная надежность электродвигателя при пусках и спонтанно возникающих перегрузках получена путем значительного увеличения кратности пусковых моментов;

- корпус отлит из серого чугуна.

Для работы на открытом воздухе рекомендуется предохранить двигатель АИР серии при помощи козырька от непосредственного попадания дождя, снега и солнечных лучей.

Двигатели АИР специального исполнения - химостойкие (Х2), морские (ОМ2), со встр. темп защитой (Б), повышенной точности (П).

Климатические условия - У2, У3, У5, УХЛ2, УХЛ4, Т2 (тропические).

Изготовление электродвигателей с повышенным скольжением, двумя концами вала и другие специального исполнения, производится под заказ.



Условные обозначения

Электродвигателя АИР 160 S 2 У3 IP54 15 кВт, 3000 об/мин, IM1081

- АИР – серия электродвигателя

- 160 - высота оси вращения (габарит),

- S- установочный размер по длине станины;

- 2 - число полюсов,

- Е - со встроенным электромагнитным тормозом;

- У - климатическое исполнение, по ГОСТ 15150-69;

- 3 - категория размещения по ГОСТ 15150-69;

- IP54 – степень защиты электродвигателяГОСТ17494-87;

- 15 – мощность электродвигателя;

- 3000 – обороты электродвигателя;

- IM – монтажное исполнение по ГОСТ 2479 – 79:


Каталог общепромышленных электродвигателей в PDF


Взаимозаменяемость:

Двигатели аналогичны по размерам и параметрам двигателям:

5АИ 225М6, АД225М6, АМХ225М6, А225М6.

Ранее двигатели выпускались под марками:

АО2-82-6 (40кВт), 4А225М6, 4АМ225М6.



Этот электродвигатель комплектуют:

Автоматические выключатели

автомат защиты двигателя

дифф автомат

Частотный преобразователь

щит управления

HiBD63-S3 PMCS0000С 000633 полюса, 63А, ток к.з. 4.5kA, хар-ка C

MMS80K 0063

HIRD63 3NG4S0000C 00050C 3 полюса + нейтр., 50A, ток к.з. 6kA,30mA

ESQ-600-4T0300G/0370P 30/37кВт 380-460В

СУи3 Лоцман+ L2 - 80
