Насос 1Д1600-90 горизонтальный двухсторонего входа




Насос 1Д1600-90, 1Д1600-90а, 1Д1600-90б горизонтальный двухсторонего входа



Заказать насос


Цена насоса договорная руб. с НДС

Наша компания осуществляет комплексные поставки насоса со склада и под заказ по

дилерским ценам. Доставка до места, любой транспортной компанией,

по желанию заказчика.



Таблица 1

Технические характеристики насоса 1Д1600-90


Марка насоса
Мощность Эл дв, кВт
Подача, м3/час
Напор, м
Частота вращения, об/мин
вес агрегата
габариты агрегата
1Д1600-90
520
1600
90
1450
4460
3243 x 1470 x 1705
1Д1600-90а
380
1450
75
1450
3700
2938 x 1370 x 1640
1Д1600-90б
290
1300
63
1450
3500
2938 x 1370 x 1640



Внутр. диаметр всас. патрубка, мм 350

Внутр. диаметр напор. патрубка, мм 300

Масса насоса  1165 кг



Типоразмер насоса Размеры в мм
L B H
1Д1600-90 1421 1200 1030



Таблица 2 Комплектация силовыми агрегатами и размеры насоса 1Д1600-90





Марка насоса
Марка электро
двигателя
Мощ
ность, КВт



Размеры, мм







L
L1
l
l1
A
A1
B
B1
1Д1600-90
ДАЗО4-450Х-4У1
630
3243
2726
440
1090
1050
920
1470
980

АО3-355М6-У3
160
2798
2146
370
1070
800
630
1200
690

А4-85/43-4У3
630
3208
2956
440
1520
1070
920
1577
980
1Д1600-90а
А4-400Х-4У3
500
2938
2697
440
1090
900
800
1370
880

АО3-355S6-У3
132
2738
2206
370
1070
800
630
1200
690

4АМН355М-4У3
400
2653
2391
370
1070
800
630
1200
770
1Д1600-90б
А4-400ХК-4У3
400
2938
2697
440
1090
900
800
1370
880

315
2593
2331
370
1070
800
630
1200
690

110
2693
2095
370
1070
700
630
1200
690



Рис 1 Габаритные и присоединительные размеры электронасосов 1Д1600-90







Рис 2 Устройство насоса 1Д1600-90


1. Корпус 2. Крышка корпуса 3. Пробка 4. Уплотняющее кольцо 5. Вал насоса

6. Крышка сальника 7. Гайка 8. Скоба подшипникового узла 9. Пробки отверстий

для смазки подшипниковых узлов 10. Крышка подшипника



Рис 3 Ротор насоса 1Д1600-90 с сальниковым уплотнением


1. Крышка подшипника 2. Гайка 3. Шайба стопорная 4. Стакан подшипника

5. Подшипник 6. Втулка упорная 7. Отбойные кольца 8. Кольца сальника

9. Грунд-буксы 10. Кольца резиновые 11. Втулки направляющие

12. Кольцо уплотняющее 13. Колесо рабочее 14. Шпонка 15. Стакан подшипника

16. Подшипник 17. Крышка подшипника 18. Шпонка муфты 19. Гайка

20. Гайка 21. Штопорные шайбы 22. Шпонки специальные 23. Втулки защитные

24. Вал насоса 25. Подшипник



НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ


Для перекачивания воды и сходных с ней по вязкости (36 сСт) и химической активности жидкостей, с температурой до +85С, содержащие твердые включения до 0,05% по массе, размером до 0,2 мм. Допускается вакуумметрическая высота всасывания 3...5,5 м.

Насос с горизонтальным разъемом корпуса. Материал проточной части - чугун.

Уплотнение вала - сальниковое с гидравлическим затвором. Давление на входе

до 3 кГс/кв. см.

Насосы двустороннего входа типа Д, 1Д и 2Д обладают достаточно высоким КПД и

хорошей всасывающей способностью.


Насос 1Д1600-90 (Рис 2)– центробежный двустороннего входа, горизонтальный

одноступенчатый с двусторонним полуспиральным подводом жидкости к рабочему колесу двустороннего входа и спиральным отводом.

Принцип действия насоса заключается в преобразовании механической энергии привода в гидравлическую энергию жидкости за счет гидродинамического воздействия лопастной

системы рабочего колеса, подвода и отвода.


Конструкция


Насос 1Д1600-90 состоит из насоса и приводного двигателя, установленных на общей

сварной фундаментной раме и соединенных между собой при помощи муфты.

Корпус 1Д1600-90 представляет собой чугунную или стальную отливку, которая

имеет разъем в горизонтальной плоскости, проходящей через ось ротора. Всасывающий и нагнетательный патрубки насоса расположены в нижней половине корпуса и направлены

в разные стороны, благодаря чему возможна разборка и ремонт насоса без отсоединения трубопроводов и снятия электродвигателя. Присоединительные размеры фланцев

всасывающего и напорного патрубков выполнены по ГОСТ 12815-80.

По требованию потребителя допускается для фланцев исполнение 3 по ГОСТ 12815-80.

Конфигурацию каналов корпуса 1 продолжает крышка корпуса 2 (Рис 2). В верхней части

крышки корпуса предусмотрено отверстие М16х1,5, закрытое пробкой 3 для присоединения вакуумного насоса или подключения системы вакууммирования, а также для выпуска воздуха

при заполнении насоса «самотеком». В корпусе насоса установлены уплотняющие кольца 4, защищающие корпус и крышку корпуса от износа и уменьшающие перетечки жидкости из напорной полости во всасывающую. В корпусе насоса (в нижней части патрубков) имеются

два отверстия М16х1,5, закрытые пробками, для слива остатков жидкости при остановке

насоса на длительное время. Для сбора утечек из концевых уплотнений в корпусе насоса предусмотрены сальниковые ванны. Для отвода утечек в сальниковых ваннах корпуса

выполнены два резьбовых отверстия М24х2 для подсоединения (при необходимости)

к дренажной системе у потребителя. Ротор насоса 5 приводится во вращение

электродвигателем через соединительную муфту. Класс точности балансировки ротора G 6,3

в соответствии с ГОСТ ИСО1940-1-2007. Величины допустимых дисбалансов приведены на сборочных чертежах роторов.

Опорами ротора служат радиальные 5 и 16 шариковые подшипники, смазываемые

консистентной смазкой. Допускается применение подшипников, заправленных консистентной смазкой на весь срок службы. Направление вращения ротора левое (против часовой стрелки), если смотреть со стороны привода.

По требованию Заказчика возможно изготовление насоса с правым вращением ротора

(по часовой стрелке).

Рабочее колесо 13 -двухстороннего входа, что позволяет в основном уравновесить осевые

силы. Остаточные осевые силы воспринимаются радиальными или радиально-упорными шарикоподшипниками.

Для предотвращения протечек жидкости по валу в корпусе насоса устанавливаются

сальниковые или одинарные торцовые уплотнения. При перекачивании жидкостей

с температурой до 60°С гидравлический затвор сальника выполняется посредством подвода жидкости к кольцу сальника, по каналу выполненному в крышке насоса. Подача затворной и охлаждающей жидкости в зону сальникового уплотнения при температуре перекачиваемой жидкости свыше 60°С производится от постороннего источника. Допускается использовать

насосы для перекачивания жидкостей с температурой свыше 60°С без подвода затворно- охлаждающей жидкости от постороннего источника при обеспечении Заказчиком

термоизоляции или защитного ограждения наружных поверхностей насоса.

Для передачи крутящего момента от вала электродвигателя к валу насоса используются

втулочно-пальцевые муфты.

По заказу потребителя агрегат может комплектоваться дисковыми полужесткими

соединительными муфтами на соответствующие моменты.

Соединительные муфты имеют защитное ограждение.

Рама агрегата представляет собой сварную конструкцию, изготовленную из стального

проката.

Агрегат 1Д1600-90 на раме крепится к фундаменту при помощи фундаментных

(анкерных) болтов.


Показатели надежности:


Таблица 3

Показатели надежности насоса 1Д1600-90


Наименование показателя 1Д1600-90
Средняя наработка до отказа, ч 9000
Средний ресурс до капитального ремонта, ч 35000
Среднее время до восстановления, ч 20
Назначенный срок службы, лет 30
Срок сохраняемости, год 3


Критерием отказа является повышение температуры нагрева корпусов подшипников

(свыше 95°С), резкое усиление вибрации, увеличение утечек через торцовые уплотнения

свыше 100см3/ч.


Критерием предельного состояния является снижение напора более чем на 10% от

номинального за счет износа корпусных деталей (корпуса и (или) крышки корпуса).


Примечания

1. Величина наработки до отказа указана без учета замены сальниковой набивки.

2. Назначенный срок службы обеспечивается заменой (при необходимости) запасных

частей насоса и комплектующих.

3. По достижении насосом назначенного срока службы при сохранении

технико-экономических показателей может быть принято решение о продолжении

эксплуатации.


В комплект поставки насоса входит:


- соединительная муфта;

- паспорт*;

- руководство по эксплуатации Н03.3.302.00.00.000РЭ;

- руководство по эксплуатации на КИП- Д Н03.3.302.00.00.000 РЭ***;

- эксплуатационная документация на торцовое уплотнение **;

- обоснование безопасности Н03.3.302.00.00.000 ОБ*4

- ограждение муфты***;

- рама***;

- комплект запасных частей (приложение Ж);

- контрольно-измерительные приборы (приложение И)***;

- комплект монтажных частей (приложение К)***.


В комплект поставки агрегата входят:


- насос (в соответствии с п.1.3.1, кроме паспорта на насос);

- ограждение муфты;

- электродвигатель (приложение В);

- рама;

- паспорт*;

- эксплуатационная документация на электродвигатель.


Примечания

1. По заказу потребителя агрегат может комплектоваться автоматизированной системой управления согласно Д Н03.3.302.00.00.000 РЭ.

2. Возможна комплектация агрегата другими двигателями, не указанными в приложении.

3. Запасные части или любые другие детали, необходимые потребителю для ремонта

4. насоса, поставляются по договору за отдельную плату.

5. По заказу потребителя для контроля температуры подшипниковых опор в насосе могут устанавливаться реле температуры ДТ-1-Р 5Д2.821.016ТУ.

6. По заказу потребителя для контроля вибрации подшипниковых опор насос может комплектоваться вибропреобразователями однокомпанентными

АР19, АР30, АР31, АР32 АР33 или трехкомпанентными – АР20, АР21, АР22.

7. По требованию договора возможна установка постоянных термо- и вибродатчиков.


* При поставке на экспорт паспорт в комплект поставки не входит

** При поставке с торцовыми уплотнениями.

*** Поставка производится по требованию заказчика и за отдельную плату

*4 Поставка производится по требованию заказчика



Таблица 4

Быстроизнашивающиеся части насоса 1Д1600-90


Наименование Номер чертежа Кол., шт. Масса кг, (1шт.) Марка насоса
Кольцо уплотняющее Н03.3.336.01.01.003 2 3,7 1Д1600-90
Колесо рабочее Н03.3.336.01.01.001 1 59 1Д1600-90
Втулка защитная Н03.3.335.01.01.004А-01 2 3,5 1Д1600-90
Скоба ремонтная Н03.3.302.01.00.003Р-02 2 4,2 1Д1600-90
Подшипник 318 ГОСТ8338-75 2 5,1 1Д1600-90
Кольцо упругой втулки 0603.404741.0001* комплект

Набивка графитовая НГФ-ХБ 10х10 ТУ5728-004-17172478-99 комплект 0,042 1Д1600-90


* Исполнение кольца упругой втулки - в зависимости от комплектующего оборудования.



Таблица 5

Монтажные части к насосу 1Д1600-90


Наименование Нормативно-техническая документация Кол., шт Марка насоса
Муфта упругая втулочно-пальцевая* Н03.3.336.00.00.040 1 1Д1600-90
Ответные фланцы** Н03.3.302.00.00.012-10 1 1Д1600-90
Заглушки Паронит ПОН-Б1,0 ГОСТ481-80 Н03.3.336.01.00.005 1 1Д1600-90
Шпилька (фундаментный болт) Н03.629.00.00.007 (Н03.629.00.00.007-01) 6 или 8*** 1Д1600-90
Подкладка*** Н03.629.00.00.010 12 1Д1600-90
Заглушки Паронит ПОН-Б1,0 ГОСТ481-80 Н03.3.336.01.00.005 1 1Д1600-90
Шпилька - фундаментный болт Н03.629.00.00.007 (Н03.629.00.00.007-01) 6 или 8*** 1Д1600-90
Гайка М30-6Н.6 (Гайка М30-6Н.6.019) ГОСТ 5915-70 12 или 16*** 1Д1600-90
Шайба 30.02.08кп ГОСТ 11371-78 Н03.809.00.00.002 (Н03.809.00.00.002-01) 6 или 8*** 1Д1600-90


Поставка монтажных частей проводится по требованию заказчика за отдельную плату


* Исполнение муфты в зависимости от комплектующего оборудования и поставки,

стоимость муфты входит в цену насоса.

** Поставка ответных фланцев производится совместно с крепежом в соответствии со спецификацией насоса.

*** В зависимости от комплектующего оборудования.



Рис. 3 Схема монтажа 1Д1600-90

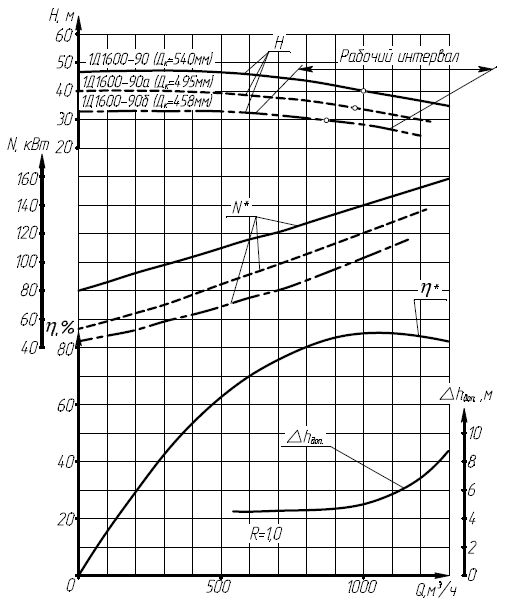

Рис. 4 Гидравлическая характеристика насоса 1Д1600-90



Условные обозначения:


Насос 1Д1600-90 У2 ТУ26-06-1510-88

где :

1Д1600-90 т-А-Е-У2 ТУ26-06-1510-88

1 – номер модификации;

Д - тип насоса (двухстороннего входа);

1600 - подача, м3/ч;

90 - напор, м;

А - буквы «а», «б» и «м» после цифр - индекс обточки рабочего колеса

(м- увеличенный, а или б – уменьшенные диаметры рабочего колеса);

Тип уплотнения вала: без обозначения – двойной сальник, т – одинарное торцовое.


Исполнение по материалу проточной части:


детали корпуса/рабочее колесо:

- без обозначения – серый чугун (СЧ 25),

-пкп- серый чугун с противокоррозионным покрытием проточной части корпуса и крышки;

- А- углеродистая сталь (сталь 25Л),

- К- хромоникелевая сталь типа 12Х18Н9Т.

- Б- рабочее колесо из бронзы


Индекс исполнения:

без обозначения – для насосов (агрегатов), предназначенных для эксплуатации в

не взрыво -и пожароопасных производствах;

«Е» - для насосов (агрегатов), предназначенных для эксплуатации во взрыво - и

пожароопасных производствах.

Дополнительно при заказе и переписке должны указываться при необходимости –

категория помещения по НПБ 105-03 и зона установки агрегата по ГОСТ Р 51330.9-99


индекс исполнения:

У - климатическое исполнение

2 - категория размещения

По требованию потребителя возможна установка двойного торцового уплотнения типа

«тандем» или одинарного со вспомогательным.

ТУ26-06-1510-88 - - технические условия изготовления насоса;




Взаимозаменяемость:



Наименование

Подача
(м3/ч)

Напор
(м)

Частота вращен.
(об/мин)

Мощность э/д
(кВт)
Масса
(кг)
Габариты
L х B х X (мм)
700
40
1450
110
1566
2555х795х1115
470
30
980
75
1532
2550х1000х1150




Старое название:



с 1973 года

с 1982 года

с 1990 года

14НДС

Д1600-90

1Д1600-90





Отзывы



Пока отзывов нет..


Отзыв о статье: Купить насос 1Д1600-90 горизонтальный двухсторонего входа

Имя
Email (не публикуется)
Отзыв
- Защитный код


ЗАВОДЫ-ПАРТНЕРЫ



КОНСУЛЬТАНТЫ

icq icq   673-568-755  Евгения
icq skype   aendako   Алексей



НОВАЯ СТАТЬЯ

26.11.22 | 12:29:41

Промышленный центробежный насос

Часто производственные задачи такие, что не обойтись без организации автономной системы водоснабжения. И для ее создания требуется специальное оборудование, основой которого являются промышленные насосы для воды. Они выбираются с учетом технических характеристик источника воды (скважины), требуемых объемов перекачиваемой жидкой среды, числа потребителей воды и других параметров.  Читать..

Все статьи >>
