Насос ПР 63/22,5 песковый горизонтальный


 Название            Цена
Насос ПР 63/22,5 без двиг78 800 руб.В корзину
Насос ПР 63/22,5 с двиг 15 кВт100 737 руб.В корзину
Насос ПР 63/22,5 с эл/дв 11кВт91 445 руб.В корзину



Насос песковый горизонтальный ПР 63/22,5



Вернуться к каталогу насосов


Наша компания осуществляет комплексные поставки насоса со склада и под заказ по дилерским ценам. Доставка до места, любой транспортной компанией,  по желанию заказчика.



Таблица 1.  Технические характеристики



насос
Q куб.м/ч
H, м
Δ, мм
тип ЭД
N, кВт
n, кВт/об.мин
ПР63/22,5СП-11
63
22,5
2
11
1500
ПР 63/22,5СП-15
63
22,5
2
15
1500



Q – производительность;

Н – напор;

Δ – максимальный размер твердых частиц;

N – мощность двигателя;

n – частота вращения рабочего колеса;

η – КПД;

кавитационный запас - 4 м



Таблица 2  Размеры и вес

насосM насоса,кгM агре
гата, кг
ηLxBxHДу, вхДу. Вых
ПР63/22,5СП-11160290
50%1310x500x5559565
ПР63/22,5СП-1516035750%1410x500x5559565




Рис 1 Габаритные размеры насоса





Рис 2  Устройство насоса




НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ


Предназначен для перекачивания продуктов обогащения руд и глиноземного производства,
песчаных и других абразивных гидросмесей с водородным показателем рН от 6 до 8,
плотностью до 1300 кг/м3, концентрацией твердых включений до 25%,
максимальными размерами до 8 мм, температурой от 5°С до 60°С.
Насос применяется в горнорудной, металлургической, строительной и других
отраслях промышленности. Насос не предназначен для перекачивания жидкостей во взрыво- и пожароопасных условиях.
КонструкцияНасоса пескового горизонтального ПР 63/22,5
Горизонтальный электронасосный агрегат с центробежным консольным
одноступенчатым насосом.

Насосы П, ПР, ПК с осевым всасывающим патрубком. Насосы ПБ - боковым.

Центробежный насос ПР 63/22,5-СП - это насосы одноступенчатые
с открытым рабочим колесом одностороннего входа.

Материал проточной части -износостойкая резина, рабочее колесо из чугуна ИЧХ28Н2.

(Если в конце обозначения поставлены буквы РП - это значит, что проточная часть
футерована резиной, а рабочее колесо из полиуретана СКУ-ПФR13-100).
Уплотнение вала - сальниковое с подводом промывочной воды (СП).

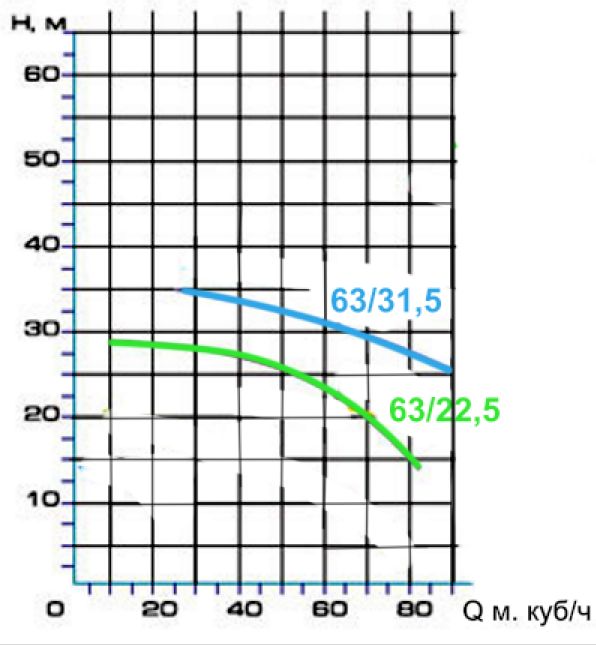

Рис, 3 Гидравлические характеристики насосаПР 63/22,5





Условные обозначения

Насос песковый горизонтальный ПР 63/22,5

где ,

П –песковый;

Р- проточная часть резина, с осевым входом

63 – подача гидросмеси, м3/ч;

22,5 – напор, м вод.ст.


Смотрите также цену и характеристики вихревых насосов.
